广州电缆桥架安装流程

时间: 2020-05-21    来源: 协合电气    作者: 小协    阅读数: 74

       广州电缆桥架安装流程

  •   工艺流程

  •   广州电缆桥架安装

  •   电缆桥架安装质量控制

  一.广州电缆桥架工艺流程

  ⑴弹线定位,预埋铁件。支架与吊架安装。桥架安装,接地线安装,检查验收

  ⑵弹线定位:根据设计图纸确定桥架的安装位置和标高,以土建结构轴线为基准放出桥架安装位置

  ⑶预留孔洞、开孔:根据设计图纸标注的轴线尺寸确定预○留孔(开孔)的位置及大小。

  ⑷预埋铁件:预埋铁件的▷加工尺寸及锚固圆钢的直径应符合设计要求;

  ⑸金属膨胀螺栓安装:金属膨胀螺栓安装适用◎于C10以上混凝土构件¤及实心砖墙上,不适用于空心砖墙。

  ⑹支架与吊架安装

  ⑺钢支架与吊架应焊接牢固,无显著变形、焊缝均匀平整,焊缝长۞度应符合要求,不得 出现裂纹、咬边、气孔、凹陷、漏焊等缺陷。

  ⑻支架与吊架应安装牢固,保证横平竖直,在♤有坡度的建筑物上安装支架与▷吊架应与建筑物有相同坡度。

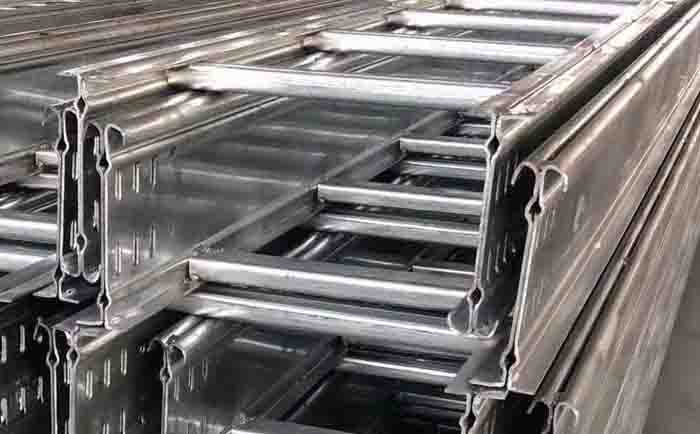

上图:安装广州电缆桥架


  二.广州电缆桥架安装

  ⒈直线段电缆桥架安装时,桥架应用专用的连接板进行连接,在电缆℗桥架外侧用螺母进行固定,联接处缝隙应平齐,并加平垫、弹簧垫。

  ⒉电缆桥架在十字交叉、丁字交叉处,应采用水平四通、水平三通、垂直四通、垂直三通进行连接,并在连接处两端增加吊架或支架进行加固处理;电缆桥架在转弯处,¤应采用相应弯通进行连接,并增加吊架或支架进行加固处理。

  ⒊建筑物的表面有坡度时,桥架应۞随其变化坡度敷设。在倾斜调节时可♤采用倾斜底座进行调节,或采用调角片进行调节。

  ⒋电缆桥架与盒、箱、柜、设备进行接口时,应采用抱脚方☆式进行连接,连接处应平齐,缝隙均匀严密。严禁将桥架直接插入设备内。

  ⒌电缆桥架过变形缝时,应做补偿处理。

  ⒍电缆桥架整体与吊(支)架的垂直度与横向的水平度,应调整到符合规范▷要求,电缆桥架上、下各层都对齐后,然后将吊(支)架固定牢固

  ⒎电缆桥架穿过防火分区时,♡应用防火堵料密实封堵。

  接地线安装

  吊架、支架的下部,用扁钢或圆钢将吊架、支架焊接成一体,并与接地干线相连接。

  镀锌电缆桥架的相互连接处,用专用的金属连接板连接;非镀锌电缆桥架的相互连接处,连接部位打磨后用截面不小于4mm2的铜编织带可靠连接。

  电缆桥架全长与接地干线连接不少于2处,具体位置视设计图纸及实际情况确定。

  检查验收

  电缆桥架规格安装位置符合规定。

  电缆桥架接地良好,接地电阻符合设计要求。

  吊架固定牢固可靠。

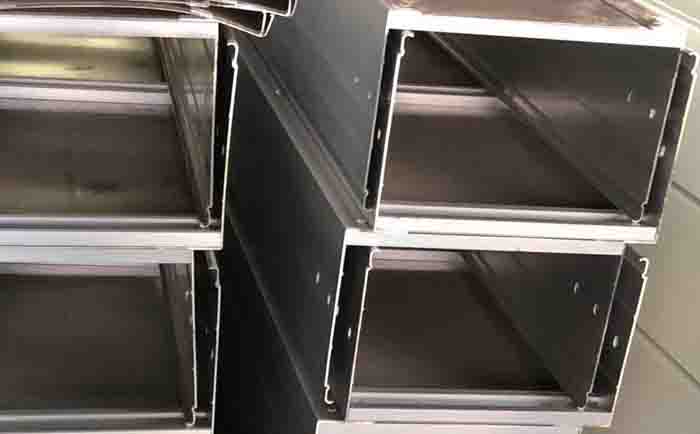

上图:广州电缆桥架生产厂家的产品

  三.广州电缆桥架安装质量控制

  主控项目

  ⒈金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠,且必须符合下列规定:

  ⒉金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接;

  ⒊非镀锌电缆桥架◎间连接板的两端跨接铜芯接地线,☆接地线*小允许截面积不小于4mm2;

  ⒋镀锌电缆桥架间连接板▽的两端不跨接接地线,但连接板两端不少于2个□有防松螺帽或防松垫圈的连接固定螺栓。

  ⒌接地喷涂桥架应有良好的接地,桥架用连接板连□接时,任一未喷涂点与接地端▷子间的连接电阻不大于0.1欧姆。
