梯级式直通桥架安装事项

时间: 2020-05-25    来源: 协合电气    作者: 小协    阅读数: 83

    桥架(梯级式直通桥架)安装事项

  一:托臂装置完后,即可停止梯式直通桥架的装置。

  ⑴桥架经过固定压片、托臂挡板和螺栓固定在托臂上,两个桥架之间经过衔接片和螺栓衔接,留意螺栓的螺帽应装在桥架外侧。

  ⑵多层桥架装置,从上到下顺次装置。

  ⑶直线段每装置超越30米桥架后设置一处伸缩节,用伸缩衔接板相连。

  ⑷每隔20米将桥架用厂家提供的接地铜编织带与☆接地支线相连,▷两节桥架之间用一根接地铜编织带(4mm2,L=100mm)相连。

  ⑸桥架装置应结实,横平竖直,直线段走向的桥架左右偏向不大于10mm,上下偏向不大于5mm。

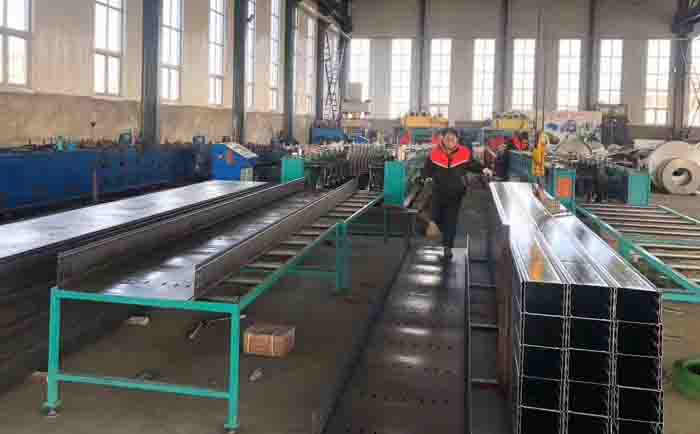

上图:梯级式直通桥架生产车间


  二:桥架转弯处经过弯通衔接,▷弯曲半径不应小于该处桥架上的电缆*小允许弯曲半径。

  ⑴转弯处电缆桥架在装置时应在弯头两侧1m处各装置一个托臂,为避免转弯处桥架弯头倾斜,可在桥架另一侧加一个托臂加以固定;

  ⑵当桥架宽度>300mm时,在非直线段中部还应增设一个支吊架。

  ⑶需求避让机电管路的部位以及廊道转角处、▷楼梯坡度转折处等特殊部位,

  ⑷需求依据实践状况现场采用弯头或现场切割制造桥架,使桥◎架拼接契合装置要求,并在切割后的桥架侧壁依据需求配钻桥架衔接孔,

  ⑸桥架制造完成后肃清毛刺、卷边,并按要求停止防腐。


  三;桥架装置后,再在下面铺上阻燃隔板,○阻燃隔板之间经过铆钉与桥架横担☆衔接,隔板之间涂上磷晴树脂粘接剂。◎竖向装置的桥架因铺设了阻燃隔板,无法应用桥架横担固定电缆,距离1米在桥架上沿宽度方向钻若干个孔,敷设电缆时可应用这些孔,用尼龙扎带绑扎固定电缆。

  上面是桥架与托臂之间的两种衔接方式:

  (1)程度装置:梯式桥架(没有阻燃隔板)程度装置时,普通采用梯式固定压片,装置表示如图7所示,◎梯式桥架横担上有阻燃隔板,相当于槽式桥架,▷没有方法装置梯式固定压片,特采用托臂挡板装置,托臂挡板作用避免桥架从托臂上滑落,如图8所示。

  (2)竖向装置:梯式桥架竖向装置时,桥架有左右滑动和掉落的趋向,为避免桥架左右滑动和掉落,需对桥架停止限位固定,即把桥架经过连接件结实固定在托臂上.


       根据以上的说明相信大家对梯级式直通桥架安装事项更有了解了。
