广州电缆桥架工程中常用的桥架有哪些?区别是什么?

时间: 2020-08-12    来源: 协合电气    作者: 小协    阅读数: 108

  广州电缆桥架工程中常用的桥架有哪些?区别是什么?

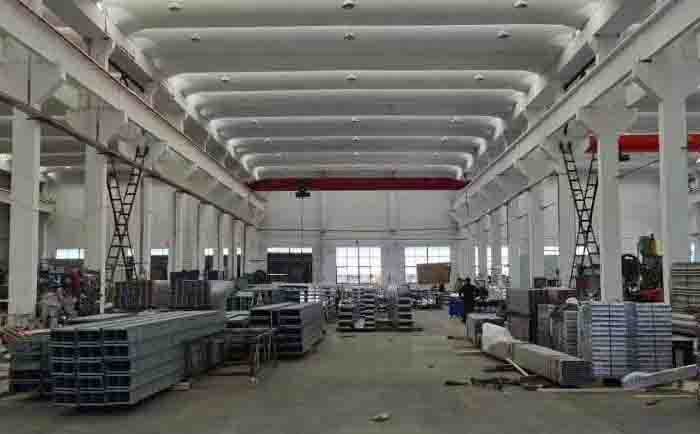

  电缆桥架工程中常用的电缆桥架包括:

  槽体式桥架、金属托盘桥架、铝合金型材桥架和网格式桥架。

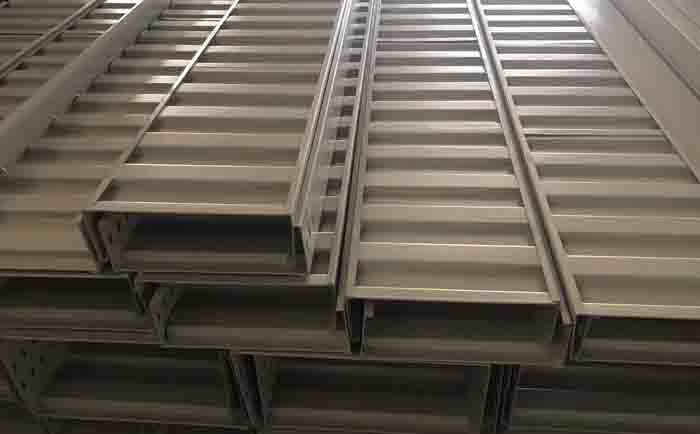

  槽体式桥架和金属托盘桥架的差别

  槽体式电缆桥架与金属托盘电缆桥架是都能够铺设电线电缆,横断面、结构形式不一样罢了。封闭式的金属线槽、无盖的拖盘也有梯架都归属于电缆桥架,三种桥架的结构形式不一样,一些特性也是有差别,例如防护力以槽体式**是、梯架*烂,但自然通风制冷性却反过来。

  槽体式电缆桥架的优点取决于屏蔽掉和防腐蚀,关键适用铺装横截面小可是总数却十分多的电缆电线;而金属托盘缆桥架优点取决于荷载金刚级排热好,关键便是用以铺装横截面大可是总数较为小的电线电缆。

  从外观设计看来,槽体式电缆桥架是一种全封闭式型电缆桥架。拖盘桥架一般指的是有孔的槽体式桥架。因为开过排热孔,金属托盘桥架板才的薄厚要更厚些。




  1、槽体式电缆桥架主要特点是屏蔽掉影响,耐腐蚀,防火安全,对变频电缆屏蔽掉影响和重浸蚀自然环境中电缆线的安全防护都是有不错实际效果,对变频电缆屏蔽掉影响和重浸蚀自然环境中电缆线的安全防护都是有不错实际效果。适用铺设计算机电缆、电力电缆、热电阻电缆线及高精度系统软件的变频电缆等。用以铺设横截面小但总数多的电缆电线。这也是智能化工程中*性价比高的一种桥架。

  2、金属托盘桥架其金属表面处理可依据客户必须可分成镀锌、静电粉末喷涂和热镀锌三种,防火安全和耐腐蚀特性要相对性差一些,在重浸蚀自然环境中务必作独特的防腐蚀解决。拖盘桥架底端有很多腰形孔,以利于排热,重量较轻、荷载大,关键用以铺设横截面大总数较少的电线电缆。

  镀锌桥架和热镀锌桥架

  很多人认为镀锌桥架便是热镀锌桥架,实际上是不正确的,镀锌桥架并不等于热镀锌桥架。

  热镀锌桥架又可分成“热浸锌”和“热镀锌”二种,镀锌便是“冷镀锌”或“电镀锌”。

  镀锌桥架是用“冷镀锌板”生产制造而成,而热镀锌桥架是用冷镀锌桥架历经金属表面处理浸锌一层热镀锌生产制造而成,生产制造加工工艺不一样。




  冷镀锌桥架的冷镀锌锌层较热镀明亮,但较薄,抗生锈能力较差。

  热镀锌桥架热镀锌涂层偏厚,抗腐蚀能力较强。比镀锌桥架的使用寿命更长,不论是强度還是抗冲击,热镀锌是占较大优势的。自然热镀锌桥架的成本费较高。

  一般在工程项目运用的镀锌电缆桥架,实际上便是冷镀锌桥架,由于热镀锌桥架制做成本费偏贵,生产厂家非常少会沉积库存量的,工程施工规定较高的施工工地会采用热镀锌桥架,顾客去购置特定要“热镀锌桥架”,生产厂家才会生产制造订制。

  铝合金型材桥架

  铝合金型材电缆桥架具备外型好看、构造简易、款式与众不同、载荷能力大、重量较轻等特性。铝合金型材电缆桥架表层阳极氧化处理后,它不仅耐腐蚀、也有抗干扰信号,尤其是抗屏蔽掉影响,它是钢质桥架不可替代的。自然价钱也较钢质桥架高许多。

  缺陷是不适感用以工程项目防火安全规定较高的场地。

  网格式桥架

  敞开式互联网桥架说白了又称之为:金属丝网格式电缆桥架,敞开式电缆桥架,网状结构桥架。网格式桥架来自欧州,是桥架的发展趋势和自主创新,因为网格式的特性,网格式桥架不适感用以户外或有环境污染腐蚀的气体及溅出液體的场所;适用多见于高集成化的数据机房、净化车间、机器设备內外的通讯、电气设备路线等……




  特性:

  (1)提升了系统更新和维护保养能力,为升級留余地;

  (2)在综合布线系统系统软件能够灵便运用,适用走线桥架的左右布线;

  (3)路线和机器设备的维修十分迅速安全性;

  (4)节约了二次反复项目投资的价格昂贵成本费;

  (5)自身重量仅是传统式桥架的1/5;

  (6)比传统式桥架节约2/3的安装周期;

  (7)综合布线系统和附近工作环境更清理,环境卫生和美观大方;

  (8)网状结构的组织使它的排热更强,合理的增加电缆线的使用期。

  *终,在挑选电缆桥架的载荷级别时,电缆桥架的工作中均布荷载不可超过选定电缆桥架载荷级别的额定值均布荷载,假如电缆桥架的抗震支架的具体跨度并不等于1m时,则工作中均布荷载应符合要求。各种各样部件及抗震支架在考虑相对载荷的标准下,其规格型号规格应与拖盘、梯架的平行线段、弯通系列产品相符合。

  工程项目具体中,在电缆桥架的规格型号规格挑选层面的难题是要不偏大,要不偏焦虑不安。怎样有效地挑选电缆桥架的规格型号规格呢?《民用建筑电气设计规范》(JGJ16-2008)中8、10、7条要求:“电缆线总截面与拖盘内横断总面积的比率,电线电缆不可超过40%;变频电缆不可超过50%。”


  上文总结整理了有关广州电缆桥架工程中常用的桥架和它们的区别。
