顺德管廊管道支架安装标准及分类

时间: 2020-06-04    来源: 协合电气    作者: 小协    阅读数: 669

  顺德管廊管道支架安装标准及分类

  管廊支架三大类型

  按支架的作用可以分为三大类:

  承重架,限制性支架和减振架

  ①承重架:用来承受管廊的重力及其它垂直向下荷载的支吊架。

  它又可分为:刚性支吊架、可变支吊架或弹簧吊架、恒力吊架。

  a、刚性支吊架:用于无垂直位移的场合。

  b、可变支吊架或弹簧吊架:用于有少量垂直位移的场合。

  c、恒力吊架:用于垂直位移较大的地方。

  ②限制性支架:用来阻止、限制○或控制管廊系统热位移的支架。

  它又◎可分为导向架、限位架和固定架。

  a、导向架:使管廊只能沿轴▷向移动的支架,不允许有角位移。

  b、限位架:允许管子的某◎一点有角位移,但不允许有线位移。

  c、固定架:不允许支承点有三个轴线的全部线位移和角位移。

  ③减振架:用来控制或减除重力和热膨胀作用以外的任何力(如物料冲击、机械振动、风力及地震等外部荷载)的作用所产生的管廊振动的支架。减振架有弹簧和油压式两种类型。


  垂直管道的支架间距

  垂直管道支架的设置,除了考虑承重的因素外,还要考虑防止风载引起的共振。在装置内较长的垂直管道多出现在塔类设备的周围或多层结构建筑物内。对此类垂直管道设备的支架间距大致可按不保温充水的水平管道支架间距进行调整。

  高温垂直管道的支架间距应按前值减小1米,对每根垂直管,考虑热膨胀常选用一个承重架,其余为导向架,如图。

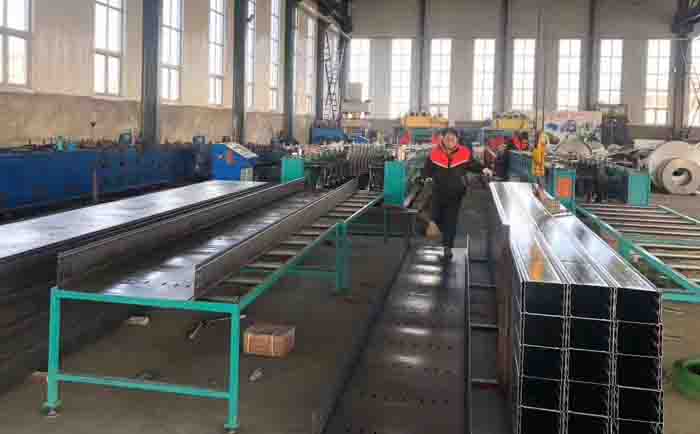

顺德管廊管道支架生产车间

上图:顺德管廊支架生产车间


  ⒋装有波形膨胀节管道的支架间距

  根据美国膨胀节制造商协会的标准装有波形膨胀节的管道。

  式中:

  —弹性模量

  —惯性矩,

  —管道支架间距,

  —设计压力

  —膨胀节的有效面积,

  —膨胀节的每波起始的弹性系数,

  —膨胀节的每波的轴向行程

  ⒌确定管道支架位置的要点

  决定管道支架的位置主要考虑以下几点:

  ① 承重架距离不应大于支架的**间距。

  除非采取其他增加管道跨距的措施,否则这一点必须严格执行。有压力脉动的管道还要按管道的固有频率来决定支架间距,避免发生共振。为保证不发生共振,通常管道的固有频率要求在8次/秒以上。


  管道的固有频率可按下式求取:

  式中:

  —挠度,

  所以,

  梁的支承形式不同,求挠度的公式如下:

  A、特定连续架

  ,式中

  B、单跨简支架

  C、一端固定一端简支

  D、两端固定

  E、端点固定的悬臂梁

  ② 尽量利用已有的土建结构的构件支承,及在管廊的梁柱上支承。

  ③ 做柔性分析的管道,支架位置根据分析决定,并考虑支承的可能性。

  ④ 在垂直管到弯头附近,或在垂直段重心以上做承重架,垂直段长时,可在下部增设导向架。

  ⑤ 在集中荷载大的管道组成件附近设承重架。

  ⑥ 尽量使设备接口的受力减小。

  ⑦ 考虑维修方便,使拆卸管段时**不需做临时支架。

  ⑧ 支架的位置及类型应尽量减小作用力对被生根部件的不良影响。


  通过上文广州电缆桥架生产厂家总结的关于顺德管廊管道支架安装标准及类型介绍希望能帮到大家。
