高压桥架有哪些类型

时间: 2020-05-16    来源: 协合电气    作者: 小协    阅读数: 1983


       高压桥架有哪些类型

  高压桥架有哪些类型,我们应该怎么选择呢?

  一.高压电缆桥架型式选择:

  ⑴有盖无孔型托盘实际是一种全封闭的金属壳体,也称槽式电缆桥架。它具有抑制外部电磁干扰,防护外部有害液体和粉尘的侵蚀作用。

  ⑵节能型有孔托盘(也称托盘式电缆桥架)、梯架(也称梯式电缆桥架)多数用于一般情况。由于通风散热良好,达到节电效果。无屏蔽要求的控制电缆也可用有孔托盘(也称托盘式电缆桥架)或梯架(也称梯级式电缆桥架)。

  ⑶◎组装托盘,也叫组合式托盘。一般用于电缆多、截面大、荷载重、又具有成片安装固定的空间条件的场所。组装托盘通常为单层,它比较普通多层的托盘、梯架更便于敷线和维护。在大型配电控制中心的地下技术夹层,为便于众多的电缆进出也常使用此类托盘。

  ⑷选用非标准部件时,其技术要求、试验和检验规则、计价、包装等应满足本规范的规定,指在确保工程质量和标准的一致性。

  ⑸户外电缆桥架的托盘,其带有盖板可遮阳、避尘灰、以保护电缆。

  ⑹在公共通道◎或户外跨越道路段、底层梯架上加垫板是为防止外部机械损伏伤电缆。

  ⑺用隔板分开电缆和控制电缆是为了防止电磁干扰,以确保控制电缆正常运行。

  ⑻托盘、梯架所需附件和支吊架品种,可根据托盘、梯架的型号规格、长度、路径、安装方式确定。

  ①消防桥架的外形十分共同,②是依照国内◎外**材料研制而成的◎新款桥架,③它散热好、装置便、成本低等……

  托盘式电缆桥架:⑴托盘式的外形跟槽式简直一样,⑵但是它的底☆部带有打孔,所以在散热方面会有不错的提升。

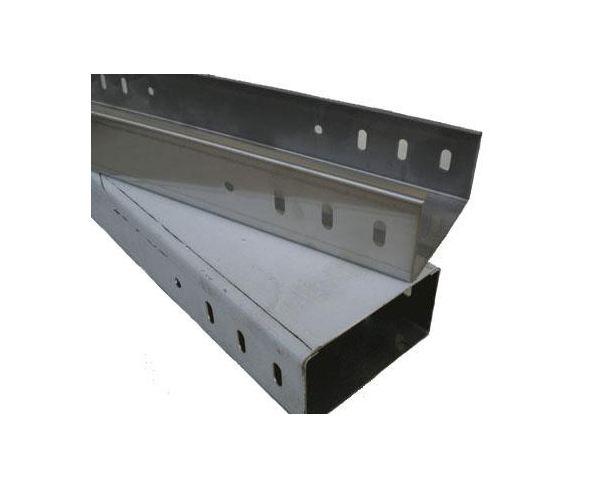

  槽式电缆桥架:⒈槽式是一种全密封型的电缆桥架,⒉它的外形跟盒子一样,它的屏蔽功能十分的好,普通用在通讯、机房等范畴。

  (2)尺寸要求

  (a)消防桥架的宽度和侧边高度应按下列要求选择:

  1)应按电缆¤的数量、直径、☆配置层次及电缆荷重选择桥☆架的宽度和高度。在桥架内敷设的电缆应思索载流量的影响,载流量修正值应按GB50217-2007《电力工程电缆设计规范》的有关规则取用。

  2)在消防桥架内电缆的填充率不宜超越¤下列规则:动力电缆40%~50%,控制电缆50%~70%,且宜予留10%~25%的工程开展余量。

  (b)桥架直通单件长度,可按跨距、荷载及施工条件选择。

  (c)电缆桥架的层间间隔,应满足能方☆便地敷设电缆及其固定、安顿接头的要求,且在多根电缆同置于一层状况下,可改换或增设任一根电缆及其接头。

  在采用电缆截◇面或接头外径非很大的状况下,契合上述要求的电缆桥架□的层间间隔的*小值,

  电缆桥架常用型号分为槽式、托盘式、梯式。是一种既可以维护电缆电线不受外界腐蚀,又可以维护我们用电的平安保证的建筑材料。

  那么电缆桥架是怎样组成的呢?它是由支架、托臂和装置配件组成,建筑物内桥架可以独立架设,也可以敷▷设在各种建(构)筑物和管廊支架上,应表现▽构造复杂,外型美观、配置灵敏和维修方便等特点,全部零件均需停止镀锌处置,装置¤在建筑物外露天的桥架。

  消防桥架的要求:消防桥架在地下停车场中要求耐火时间大于1h。要求桥架消防的区段,可在托盘、梯架添加具有耐火或难燃性的板、网材质构成封闭或◇半封闭式结构,并在桥架表面涂刷符合CECS2490《钢结构防火涂料应用技术规范》的消防涂层。



       二.桥架安装注意事项:

  2.1 电缆桥架严禁作为人行道、梯子或站人平台,其支吊架不得作为吊挂重物的支架使用,在电缆桥架中腐蚀电缆时,严禁利用电缆桥架的支吊架做固定起吊装置、做拖动装置及滑轮和支架。

  2.2 当电缆桥架表面▽有绝缘涂层时,应将接地点或需要电气连接处的绝缘涂层清除干净。

  2.3 电缆桥架在振动场所及电气接地部位的连接螺栓应加装弹簧垫圈。

  2.4 对于安装在钢制吊架上或用钢制附件固定的铝合金电缆桥架,当钢制件表面为热浸锌时,可以和铝合金桥架直接接触,当其表面为喷涂粉末涂层或涂漆时,则应在铝合金桥架接□触面之间用聚氯乙烯或氯丁橡胶衬垫隔离。

  2.5 在有腐蚀性环境条件下安装的电缆桥架,应采取措施防止损伤电缆桥架表面保护层,切割、钻孔后应对其裸露的金属表面用相应的防腐蚀涂料或油漆修补。

  2.6 敷设电缆时,在各种弯头处应加导板,防止电缆敷设时外皮损伤。



       三.建筑物内高压桥架怎么选择和安装呢?

  高压电缆桥架内电缆的固定应符合相关标准规范规定。

  1.电缆桥架的接地:

  1.1高压电缆桥架及其支吊架和引入或引出金属电缆导管,必须进行保护接地,且必须符合下列规定:

  (1)金属电缆桥架及其支吊架全场应不少于2处与接地干线相连接。

  (2)非镀锌电缆桥架间连接板的两端跨接铜芯导线或编织铜线*小允许截面应不小于4m㎡。

  (3)镀锌电缆桥架间连接☆板的两端可不作接地跨接线,但每块连接板应有不小于2个有防松动垫圈的连接固定螺栓。

  1.2 当允许利用电缆桥架构成接地干线回路时,电缆桥架及其支、吊架、连接板应能承受接地故障电流,并满足热效应的要求。

  1.3 作为接地干线的电缆桥架,其托盘、提价端部之间的连接电阻应部大于0.00033Ω。

  1.4 用电缆桥架作接地干线时,桥架全线各种伸缩☆缝和软连接处应采用铜软导线或编织铜线连接,其截面应不小于16m㎡。

  1.5 电缆桥架全线单♭独敷设接地干线,接地干线采用扁钢时,室内敷设时其截面应不小于60m㎡,室外敷设其截面应不小于10m㎡。

  1.6 高压桥架在引入引出建筑物时,应与建筑物室内接地干线或室外接地装置相连接。

  1.7 为了防止电化学腐蚀作用,在铝合金电缆桥架上不得用裸铜道题作接地干线。
