铝合金桥架有哪些类型

时间: 2020-05-18    来源: 协合电气    作者: 小协    阅读数: 58



  铝合金桥架有哪些类型

  一.铝合金桥架有以下类型

  桥架构造类型:托盘(有孔、无孔)、梯架、组装式托盘:

  1、有孔托盘:是由带孔眼的底板和侧边所构成的槽开部件,或由♩整块钢板冲孔后弯制成的部件。

  2、无孔托盘:是由底板与侧边构成的或由整块钢板弯制成的槽形部件。

  3、梯架:是由侧边与若干个横档构成的梯形部件。

  4、组装式托盘:是由适于工程现场恣意组合的有孔部件用螺栓或插接方式连接成托盘的部件。

  桥架构造种类:1、直线段指一段不能改变方向或尺寸的用于♤直接承拖电缆的刚性直线部件。

  桥架构造种类:2、弯通:指一段能改变方向或尺寸的用于承拖电缆的刚性非直线部件,可包括下列种类:

  ①程度弯通:在同一水平面改动托盘、梯架方向的部件,分为30°、45 °、60 °、90 °四种。



       桥架构造种类:程度弯通

  厚度要求:

  宽度<400mm的料厚要求2mm及以上

  宽度为400~600mm的料厚要求2.5mm及以上

  宽度>800mm的料厚要求3.0mm 及以上

  二.规范及标准:

  铝合金桥架消费应符合**标准和规范,▷并按经规则顺序同意的图样及技术文件制造。消费标准和规范如下:

  ⒈GB/T5237-93 铝合金修建型材

  ⒉GB/T6892 工业用铝合金热挤压型材

  ⒊GB 6462-86 金属和氧化物覆盖层、△横断面厚度显微镜测量方法

  ⒋GB 10569 优质铝及铝合金冷轧板

  ⒌GB 12615-12619 抽锌铆钉技术条件

  ⒍GB 8014-87 铝及铝合金阳极氧化,阳极氧化膜厚度的定义和有关测量厚度的规则

  ⒎GB 10853 铝及铝合金焊丝

  ⒏CECS 106-2000 铝合金电缆桥架技术〼规程

  ⒐桥架应获得国度和行业强迫要求的检测和认证相关材料。

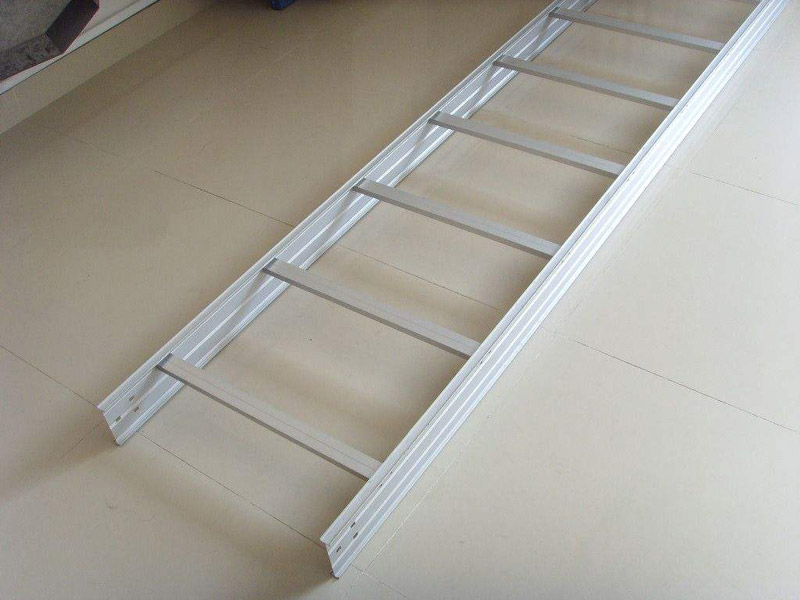

       三.铝合金梯式桥架产品功能特点:

  1. 梯级式电缆桥架备有护罩,其一切配件与托盘式、槽式桥架通用。

  2. 在我们如今这些修建当中普通都会有很多导线,而梯级式电缆桥架是承载导线的一个很好的载体,可以是导线抵达修建的很多中央,而且还不会影响建筑物美观。

  3. 梯级式电缆桥架是依据国内外有关材料及同类产品改良而成的一个新品种,它具有重量轻,成本低,外型别具一格,装置方便、散热、透气性好等优点。

  4. 梯级式电缆桥架其外表◎处置分为静电喷塑、镀锌、喷漆三种,在重腐蚀环境中作特殊防腐处置。

  5. 梯式电缆桥架的样式很多,但功能都很优越,使用范围都很普遍,消费者可以依据本人的需求来选择适宜的梯式电缆桥架!

  四.铝合金桥架技术要求

  铝桥架用铝合金型材☆应契合GB/T5237-93规范3.1中合金牌号LD-31(6063)的规则,供给形态〼为T3(RCS),精度等级为普通级:

  ⑴铝桥架用铝合金板材应契合GB10569中牌号5052(6063)的铝合金板材,供给形态为O(M)或HX4(Y2)。

  ⑵支吊架用挤压型材应契合GB6892规范中牌号5052(LF2)的铝合金板材,供给形态为H112(R)。

  ⑶铝桥架用铝铆钉应契合《抽芯铆钉技术文件》GB1265-12619等规范的规则。

  综上所述铝合金桥架类型有铝合金槽式桥架,铝合金托盘式桥架,铝合金梯式桥架.
