顺德抗震管廊支架的介绍

时间: 2020-06-02    来源: 协合电气    作者: 小协    阅读数: 49

      桥架厂家介绍抗震管廊支架

  ⒈抗震管廊支架的分类及定义

  按支架的作用分为三大类:承重架,限制性支架和减振架。

  ①承重架:用来接受管道的重力及其它垂直向下荷载的支吊架。它又可分为:刚性支吊架、可变支吊架或弹簧吊架、恒力吊架。

  a、刚性支吊架:用于无垂直位移的场所。

  b、可变支吊架或弹簧吊架:用于有大批垂直位移的场所。

  c、恒力吊架:用于垂直位移较大的中央。

  ②限制性支架:用来阻止、限制或控制管道零碎热位移的支架。它又可分为导向架、限位架和固定架。

  a、导向架:使管道只能沿轴向挪动的支架,不允许有角位移。

  b、限位架:允许管子的某一点有角位移,但不允许有线位移。

  c、固定架:不允许支承点有三个轴线的全部线位移和角位移。

  ③减振架:用来控制或减除重力和热膨☆胀作用以外的任何力(如物料冲击、机械振动、风力及地震等内部荷载)的作用所发生的管道振动的支架。减振架有弹簧和油压式两种类型。

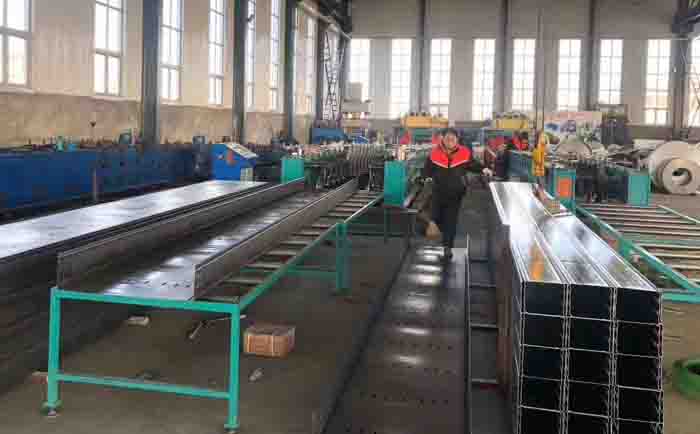

顺德抗震管廊支架生产车间

上图:顺德抗震管廊支架生产车间

  2.如何确定抗震管廊支架地位的要点

  决议抗震管廊支架的地位次要思索以下几点:

  ①承重架间隔不应大于支架的**间距。

  除非采取其他添加管▷道跨距的措施,否则这一点必需严格执行。有压力脉动的管道还要按管道的固有频率来决议◁支架间距,防止发作共振。为保证不发作共振,通常管道的固有频率要求在8次/秒以上。

  ①尽量应用已有的土建构造的构件支承,及在管廊的梁柱上支承。

  ②做柔性剖析的管道,支架地位依据剖析决议,并思索支承的可能性。

  ③在垂直管到弯头左近,或在垂直段重心以上做承重架,垂直段长时,可在◁下部增设导向架。

  ④在集中荷载大的管道组成件左近设承重架。

  ⑤尽量使设备接口的受力减小。

  ⑥思索维修方便,使装配管段时**不需做暂时支架。

  ⑦支架的地位及类型应尽量减小作用力对被生根部件的不良影响。


       希望上文桥架厂家分享的关于抗震管廊支架的分类及定义,确定抗震管廊支架地位的要点对大家有所帮助。
