顺德消防桥架厂家:桥架部件名称含义及一般术语规则

时间: 2020-06-05    来源: 协合电气    作者: 小协    阅读数: 95

  今天消防桥架厂家给大家介绍桥架部件名称含义及一般术语规则

  ⑴消防桥架:

       适用于10KV以下电力电缆,以及控制电缆、照明配线等室内室外架空电缆沟、隧道的敷设

  ⑵铝合金电缆桥架:

  铝合金制电缆桥架安装的简称,由铝合金资料制造托盘或梯架的直通弯通附件以及支吊架等构成用以支承电缆具有延续刚性构造的总体安装。

  ⑶梯架:

  梯形电缆桥架直接承托电缆的部件的简称,由两根纵向侧边与若干根横档构成的梯形部件

  ⑷有孔托盘:

  有孔槽形电缆桥架直接承托电缆的部件的简称,由带孔眼的底板和侧边所构成的或由整块铝合金板冲孔后弯曲制成底部有孔的槽形部件

  ⑸无孔托盘:

  无孔槽形电缆桥架直接承托电缆的部件的简称,由底板与侧边构成的或由整块铝合金板弯曲制成实底的槽形部件。

  ⑹直通:

  一段不能改变方向或几何尺寸的用于直接承托电缆的刚性直线形部件

  ⑺弯通:

  一段能改变方向的用于直接承托电缆的刚性非直线形部件

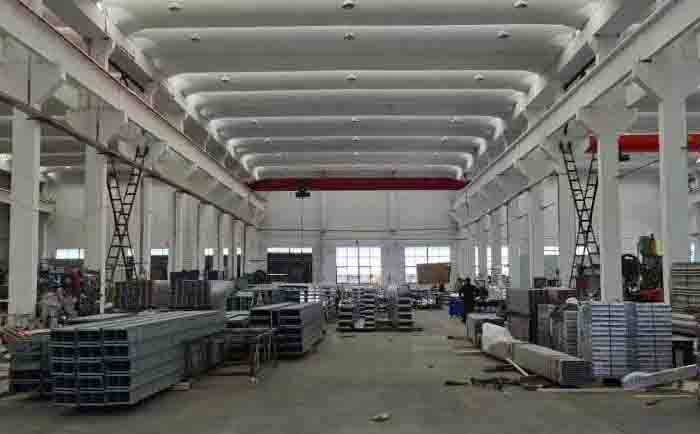

消防桥架厂家生产车间

上图:消防桥架厂家生产车间

  ⑻程度弯通:

  在同一水平面改动桥架方向的部件分为30度、45度、60度、90度四种

  ⑼程度三通:

  在同一水平面以距离90度分三个方向衔接桥架的部件分为等宽变宽两种

  ⑽程度四通:

  在同一水平面以距离90度分四个方向衔接桥架的部件分为等宽变宽两种

  ⑾垂直上弯通:

  使桥架从水平面改变方向向上的部件

  ⑿垂直下弯通:

  使桥架从水平面改变方向向下的部件

  ⒀垂直三通:

  在同一垂直面以距离90度分三个方向衔接桥架的部件

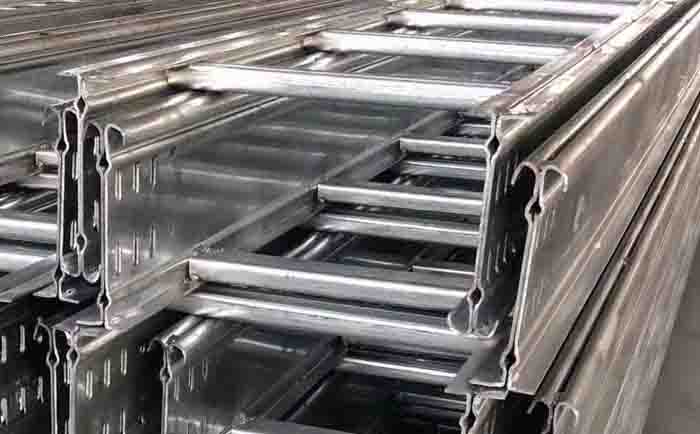

消防桥架产品局部细节

上图:消防桥架产品局部细节



  ⒁变宽直通:

  在同一立体衔接不同宽度桥架的部件

  ⒂支吊架:

  电缆桥架支承构件的简称,用于直接支承托盘梯架直通弯通的部件。有支架悬臂、支架吊架等根本型式

  用于直通之间直通与弯通之间的连接件或其它补充功用的部件,可包括

  1。衔接板

  ①直线衔接板简称直接板

  ②铰链衔接板简称铰接板



  分为水平式垂直式两种:

  ①变宽衔接板简称变宽板

  ②变高衔接板简称变高板

  ③伸缩衔接板简称伸缩板

  ④垂直支承板简称支承板

  ⑤桥架与箱体或楼板衔接板

  2。终端板

  3。引下件

  4。盖板

  5。固紧件

  6。隔板


        上文桥架生产厂家总结整理了有关桥架部件名称含义及一般术语规则,希望对大家有所帮助。
