佛山镀锌钢制桥架

时间: 2020-05-30    来源: 协合电气    作者: 小协    阅读数: 1025

  桥架镀锌钢制桥架

  一.镀锌钢制桥架规范和标准

  设备的设计、制造和绝缘应契合下述规范、标准和规则。

  a) 电气设备应同**版本的IEC规范相一致。

  b) 供货设备可采用供货◎厂商所在国的**标准。

  c) 除另有阐明外,运用设备和资料的供给地点、装置方式、防护等级、电气平安、人身安全、防火、防爆和操作技术均应契合**标准,同时还应契合制造厂所在国度的要求。

  Ø JB/T 10216 电控配电用电缆桥架

  Ø CECS3191 钢制电缆桥架工程设计规范

  Ø GB700 普通碳素结构钢技术条件

  Ø GB715 普通碳素结构钢铆螺用热轧圆钢技术条件

  Ø GB/T 1408 固态绝缘材料电气强度实验办法工频下的实验

  Ø GB/T 1408 固态绝缘材料 体积电阻率和外表电阻率实验办法

  Ø GB5117 碳钢铆焊

  Ø GB1720 漆膜附着力测定法

  Ø GB1764 漆膜厚度测定法

  Ø GB/T 2423.4 电子电工产品根本实验环境◁规程 实验Db:交变干冷实验办法

  Ø GB/T 2423.17 电子电工产品根本实验环境规程 实验Ka:盐雾实验办法

  Ø GB 978 修建构件耐火实验办法

  Ø GB 505 钢结构工程施工及验收标准

  Ø JGJ82 钢结构高强度螺栓衔接的设计施工及验收标准

  Ø G/T 11253 碳素钢和低合金构▷造冷轧薄钢板和钢带

  Ø B/T 6743 户内户外○钢制电缆桥架防腐技术要求

  Ø B/T 1453 电缆桥架


镀锌钢制桥架生产厂家车间

上图:镀锌钢制桥架生产厂家车间

  二.环境条件

  装置地点:户内及户外

  (1) 海拔高度:1140.2m

  (2) **环境温度:+40℃

  (3) **环境温度:-31.4℃

  (4) **月均匀相对湿度:90%(25℃)

  (5) **日温差:25℃

  (6) 相对湿度

  日均匀不大于95%

  月均匀不大于90%

  (7) 地震强度8度

  程度加速度:0.1g

  垂直加速度:0.45



  三.电缆桥架技术要求

  4.1型式要求 采用梯级型式。

  4.2材质要求 采用冷轧钢板,宽度为400mm及以上的电缆桥架,钢板厚度不小于3mm;宽度为400mm以下的桥架,钢板厚度不小于2mm。

  4.2.1梯架,支、吊架的构造,应满足强度、刚度及稳定性的要求。

  4.2.2各种型式支、吊架,应能接受托盘、梯架相应规格、层数的额外均布荷载及其自重。

  4.2.3 桥架的承载力应停止实验验证,使桥架*后发生永世变形时的载荷除以安全系数1.5的值应不小于额外均布载荷。

  4.2.4衔接板、衔接螺栓等受力附件,应与托盘、梯架、托臂等本体构造强度相适应。

  4.2.5 卖方应给出各种规格电缆桥架的不同跨距与允许均载荷的关系曲线或数据表。

  4.2.6 电缆桥架在接受额外均布载荷时的**挠度不得大于1/200。

  4.2.7 桥架应能接受短时附加集中负荷。其应满足CECS32-91规范的有关规则。

  4.3外表处置要求采用热镀锌的防护办法。桥架的盖板及附件应同桥架主体做相反的防护处置。产品的防护功能应能满足设计功能,并在敷设的实践环境中正常耐久运转。

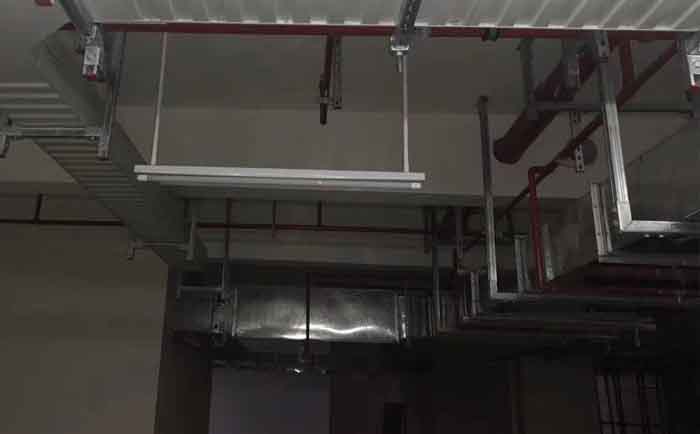

桥架安装过程

上图:桥架安装过程

  四.热镀锌技术指标应满足下表要求

  镀锌厚度(附着量)

  平均值 桥 架 构 件 ≥65μm(460g/㎡)

  螺栓及杆件(直径≥10mm) ≥54μm((460g/㎡)

  锌层附着力 划线,划格法或锤击法实验,锌层应不剥离、不凹陷

  锌层平均性 硫酸铜实验4次不应露铁

  外   观 锌层外表应平均、无毛刺、过烧、挂灰、伤痕、部分未镀锌(直径2mm以上)等缺陷,不得有影响装置的锌瘤。螺纹的镀层应润滑、螺栓连接件应能拧入

  4.4 手工焊接用焊条应契合《碳钢焊条》GB5117规范。焊缝的抗拉、屈从等机械性能不应低于本体资料的机械性能。焊缝外表平均,不得有漏焊、裂纹、夹渣、烧穿、弧坑等缺陷,并应能到达《钢结构工程施工及验收标准》GBJ205规范的三级要求。

  4.5普通螺栓材质应契合GB700规范中的Q235A钢,铆钉等紧固件资料应契合GB715规范。

  4.6焊缝的抗拉、屈从等机械性能不应低于本体资料的机械性能,焊缝外表平均,不得有漏焊、裂纹、夹渣、烧穿、弧坑等缺陷,并应到达《钢结构工程施工及验收标准》GBJ205规范的三级要求。

  4.7电缆桥架所带盖板及附件、桥架之间的连接地线。

  4.7.1宽度为400mm及以上的电缆桥架,衔接板厚度不小于3mm;宽度为400mm以下的桥架,衔接板厚度不小于2mm。

  4.7.2宽度为400mm及以上的电缆桥架,盖板厚度不小于2.5mm;宽度为400mm以下的桥架,盖板厚度不小于1.5mm。

  4.7.3桥架采用内外衔接片双面固定。

  4.7.4需求接地的孔、洞、附件、螺栓等不应做喷涂粉末处置。

  4.7.5螺栓、螺母、平垫、弹垫等配件均采用热镀锌或不锈钢资料,规格应契合**标准标准。螺栓、螺母等配件应随桥架配套供给,数量满足施工需求,且应思索施工损耗。

  4.8梯架几何尺寸的极限偏向

  4.8.1长度(单件规范长度)不得大于JS16级;

  4.8.2 宽度不得大于JS18级;

  4.8.3 高度不得大于JS17级。

  4.9 桥架之间的连接地线的规格契合国标,并且耐中等强度的腐蚀,线中间有线鼻。
