超详细!广州电缆桥架必记知识点解析

时间: 2020-08-12    来源: 协合电气    作者: 小协    阅读数: 752

  超详细!广州电缆桥架必记知识点解析

  在我们生活中很多地方都能够看到电缆桥架的身影,电缆桥架不仅可以保护电缆电线不受外界因素损坏,还可以保障我们日常用电的安全。

  桥架是由托盘、梯架的直线段、弯通、附件以及支、吊架等构成,用以支承电缆的具有连续的刚性结构系统的总称。是应用在水平布线和垂直布线系统的安装通道。

  电缆桥架是使电线、电缆、管缆铺设达到标准化、系列化、通用化的电缆铺设装置。

  一、 电缆桥架的分类

  二、 电缆桥架的安装规定

  三、 桥架内电缆敷设的规定

  四、 电缆桥架的计算




  一、电缆桥架的分类

  1

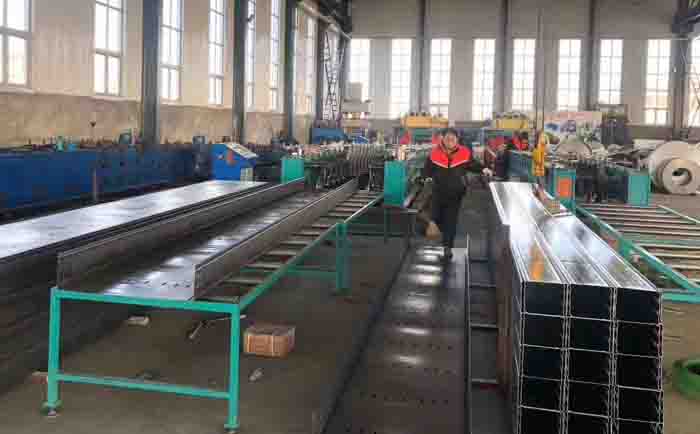

  槽式电缆桥架

  槽式电缆桥架是一种全封闭型电缆桥架。它*适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。

  它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果。

  2

  托盘式电缆桥架

  托盘式电缆桥架是石油、化工、轻工、电讯等方面应用*广泛的一种。它具有重量轻、载荷大、造型美 、结构简单、安装方便等优点。

  它既适用于动力电缆的安装,也适合于控制电缆的敷设。

  它的外观和槽式简直没什么不同,不过它的底部带有打孔,所以散热功能会比槽式的好许多。

  3

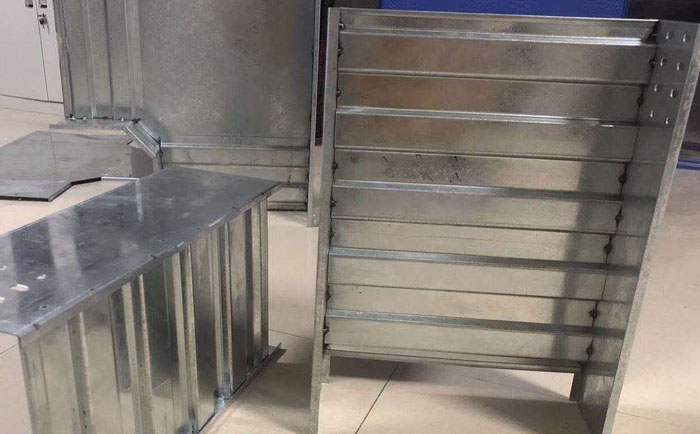

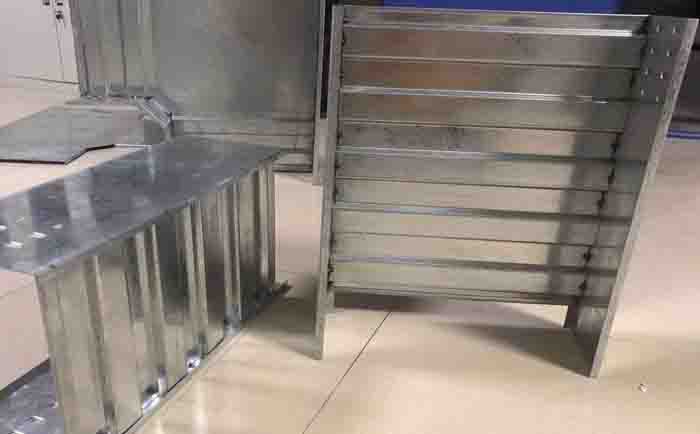

  梯级式电缆桥架

  梯级式电缆桥架它的外观跟梯子相同。它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。

  它适用于一般直径较大电缆的敷设,适合于高、低压动力电缆的敷设。

  这里需要提到一个线槽的概念,很多人把桥架与线槽混为一体,认为功能大体相同,其实不然,如图:




  桥架与线槽的主要区别

  ● 桥架主要用于敷设电力电缆和控制电缆,线槽用于敷设导线和通讯线缆;

  ● 桥架相对大(200×100到600×200),线槽相对较小;

  ● 桥架拐弯半径比较大,线槽大部分拐直角弯;桥架跨距比较大,线槽比较小;固定、安装方式不同;

  ● 在某些场所,桥架没盖,线槽通常全是带盖封闭的线槽来走线,桥架则是用来走电缆的。


  二、电缆桥架的安装规定

  1、直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m设有伸缩节;电缆桥架跨越建筑物变形缝处设置补偿装置;

  2、电缆桥架转弯处的弯曲半径,不小于桥架内电缆*小允许弯曲半径;

  3、当设计无要求时,电缆桥架水平安装的支架间距为1.5~3m;垂直安装的支架间距不大于2m;

  4、桥架与支架间螺栓、桥架连接板螺栓固定紧固无漏掉,螺母位于桥架外侧;当铝合金桥架与钢支架固定时,有相互间绝缘的防电化侵蚀措施;

  5、敷设在竖井内和穿越不同防火区的桥架,按设计要求位置有防火隔堵措施;

  6、支架与预埋件焊接固定时,焊缝丰满;膨胀螺栓固定时,选用螺栓适配,螺栓紧固,防松零件齐全。




  三、桥架内电缆敷设的规定

  1、大于45°倾斜敷设的电缆每隔2m处设固定点;

  2、电缆出入电缆沟、竖井、建筑物、柜(盘)、台处以及管子管口处等做密封处理;

  3、电缆敷设排列整洁,水平敷设的电缆,首尾两端、转弯两侧及每隔5~10m处设固定点;敷设于垂直桥架内的电缆固定点间距符合要求。

  四、电缆桥架的计算

  1

  电缆桥架的实际荷载量计算

  G总 = n1*q1+ n2*q2 + n3*q3……nn*qn

  公式中:G总为总荷载,q1、q2、q3……qn为每根电缆单位重量(kg/m),n1、n2、n3……nn为相同电缆的根数。

  (G总

  2

  电缆桥架宽度的计算

  电缆桥架宽度的确定随着电力电缆和控制电缆工作制的不同而有所区别。

  GB50054-95第5.6.14条中规定,电缆在桥架内敷设时,电缆总截面面积与桥架横断面之比,电力电缆不应大于40%,控制电缆不应大于50%。

  (1)由于电力电缆在桥架内一般是单层水平排放,所以其安装桥架宽度b为:

  b=n1*(d1+k1)+n2*(d2+k2)+n3*(d3+k3)+……nn*(dn+kn)

  公式中:d1、d2、d3……dn为桥架内各种电缆的外径,单位为mm;n1、n2、n3……nn为上述同种型号规格电缆的根数;K1、k2、k3……为上述电缆放置时的间距,其值*小应大于电缆直径的1/4。

  (2)控制电缆桥架的宽度b的计算:(一般电缆桥架的填充率取40%左右)

  电缆的总截面积:S=S0/40%d=S/H=S0/40%h

  公式中:S0=n1*S1+n2*S2+n3*S3+……;n1、n2、n3...为相应电缆的根数;S1、S2、S3...为各电缆横截面积(按电缆外径计算);

  需要的托架横载面积:So=n1,式中:h为电缆桥架净高。

  针对上述复杂的计算公式,我们非专业人士还是很难计算,现在告诉大家一个经验表格,辅助大家在电缆桥架支架受力演算时查找对应数值。




  五、桥架材质的添加

  桥架在Revit软件中默认是没有材质的,导致我们把桥架导入一些渲染软件中也没有材质,下面给大家介绍两种电缆桥架添加材质的方法。

  电缆桥架--无材质

  电缆桥架--添加材质后

  1、**种方法:

  **种添加的方式为【管理】--【设置】--【对象样式】在对应的样式里设置。

  2、第二种方法:

  第二种添加的方式为,点击选中桥架后在【管理】--【设置】--【项目参数】,通过添加项目参数或共享参数给桥架添加材质参数。

  图:给桥架赋予材质的项目参数

  注意:需要设置为实例参数

  然后在绘图区域中选中需要设置材质的桥架,在属性面板中,点击刚刚添加的“材质”参数选项,然后设置桥架材质信息。


       上文桥架生产厂家整理总结了有关电缆桥架必记知识点,希望对大家有所帮助。
