管廊支架位置的确定需考虑的八点

时间: 2020-05-28    来源: 协合电气    作者: 小协    阅读数: 852

       桥架生产厂家介绍管廊支架位置的确定需考虑的八点

  管廊支架的设置关于管道设计来说是一项极为重要的任务,正确的支架设置可以满足管道强度和钢度的需求,同时可以无效的降低管道对机械设备发生较大的附加载荷,避免因管道的震动,位移等▷缘由形成的泄露、爆炸等事故的发作,这样就可☆以无效的维护管道和设备管口,保♡证化工安装的正常消费运转。管廊支架地位的确定次要思索下列几点:

  1.承重架间隔应不大于支架的**间距,有压力脉动的管道,要按所要求的管道固有频率来决议支架的间距,防止发作共振。

  2.尽量应用已有的土建构造的构件支撑,及在管廊的梁柱上支撑,结合a的间距思索。

  3.做柔性剖析的管道,支架地位依据剖析决议,并思索支撑的可能性。

  4.在垂直管段弯头左近,或在垂直段重心以上做承重架,垂直段▷长时,可在下部增设导向架。

  5.在集中荷载大的管道组成件左近设承重架。

  6.尽量使设备接口的受力减小。如支架接近接口,对接口不会发生较大热胀弯矩。

  7.思索维修方便,使装配管段时**不需做暂时支架。

  8.支架的地位及类型应尽量减小作用力对被生根部件的不良影响。

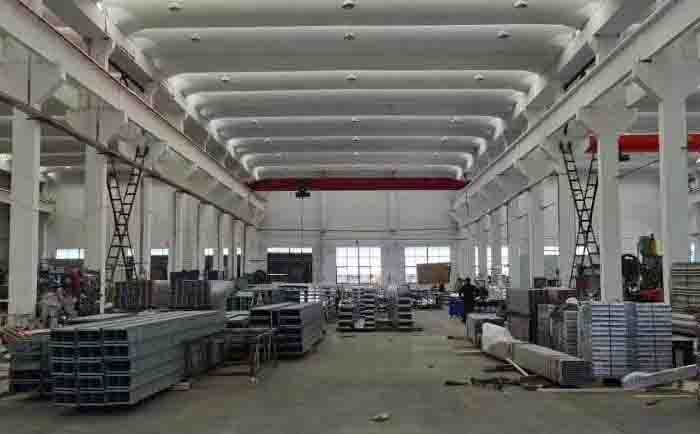

桥架支架生产车间

上图:桥架支架生产车间


  管廊支架有哪些类型

  按支架的作用可以分为三大类:承重架,限制性支架和减振架。

  ①承重架:用来承受管廊的重力及其它垂直向下荷载的支吊架。它又可分为:刚性支吊架、可变支吊架或弹簧吊架、恒力吊架。

  a、刚性支吊架:用于无垂直位移的场合。

  b、可变支吊架或弹簧吊架:用于有少量垂直位移的场合。

  c、恒力吊架:用于垂直位移较大的地方。

  ②限制性支架:用来阻止、限制○或控制管廊系统热位移的支架。它又◎可分为导向架、限位架和固定架。

  a、导向架:使管廊只能沿轴▷向移动的支架,不允许有角位移。

  b、限位架:允许管子的某◎一点有角位移,但不允许有线位移。

  c、固定架:不允许支承点有三个轴线的全部线位移和角位移。

  ③减振架:用来控制或减除重力和热膨胀作用以外的任何力(如物料冲击、机械振动、风力及地震等外部荷载)的作用所产生的管廊振动的支架。减振架有弹簧和油压式两种类型。


  上面总结了管廊支架位置的确定需考虑的八点,希望对大家有所帮助。
