金属线槽桥架的安装有哪些要求呢?

时间: 2020-05-19    来源: 协合电气    作者: 小协    阅读数: 1077

       金属线槽桥架的安装有哪些要求呢?

  一.电缆桥架的分类

  电缆桥架次要有钢制、铝合金制及玻璃钢制等。钢制桥架外表处置分为喷漆、喷塑、电镀锌,热镀锌、粉沫静电喷涂等工艺。

  电缆桥架的装置次要有沿顶板装置。沿墙程度和垂直装置、沿竖井装置、沿空中装置。沿电缆沟及管道支架装置等。△装置所用支(吊)架可选用成品或自制。支(吊)架的固定方式次要有预埋铁件上焊接,膨胀螺栓固定等。吊装金属线槽次要用于室内灯具装置时运用。

  注意事项:

  1) 土建工程应全部完毕且预留孔洞,预埋件契合设计要求,预埋件装置 结实,强度合格。

  2) 桥架架设沿线模板等设备撤除终了,场地清算洁净,路途疏通。

  3) 室内钢制槽式桥架的装置宜在管道及空调工程施工根本终了后停止。如需穿插作业,既要做好电气工程的成品维护,又要执行其他分项工程成品维护揩施。

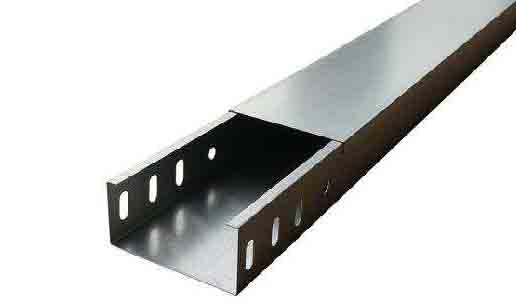

上图:金属线槽桥架的安装



       二.电缆桥架布线装置布线

  1)在室内采用电缆桥架布线时,其电缆不应有黄麻¤或其他易延燃资料外护层。

  (2)在有腐蚀或特别湿润的场所采用电缆桥架布线时,应依据腐蚀介质的不同采取۞相应的防护措施,并宜选用塑料护套电缆。

  (3)电缆桥架(托盘)程度安¤装时的距地高度普通不宜低于2.50m,垂直装置时距地1.80m以下局部应加金属盖板维护,但敷设在电气公用房间(如配电室,电气竖井、技术层等)内时除外。

  (4)电缆桥架程度装置时,宜按荷载曲线选取**跨距停止支撑,跨距普通为1.5~3m。垂直敷设时,其固定点间距不宜大于2m。

  (5)几组电缆桥架在同一高度平行装置时,☆各相邻电缆桥架间应思索维护、检修间隔。

  (6)在电缆桥架上可以◇无间距敷设电缆,电缆在桥架内横断面的填充率:电力电缆不应大于40%;控制电缆不应大于50%。



       三.金属线槽桥架安装布线

  (1)金属线槽布线搬适用于正常环境的室内枯燥和¤不易受机械损伤的场所明敷,但对金属线槽有严重腐蚀的场所不应采用。

  (2)同一回路的一切相线和中性线,应敷设在同一金属线槽内。◎同一途径无防搅扰要求的线路,可敷设于同一金属线槽内,◇线槽内电线或电缆的总截面(包括外护层)不应超越线槽内截面的20%,载流导线不宜超越30根。控制、信号或与其相相似的线路,○电线或电缆的总截向下应超越线槽内截面的50%,电线或电缆根数上限。

  (3)金属线槽垂直或倾斜安装时,应采取措施避免电线或电缆在线槽内挪动。

  (4)由金属线槽引出的线路,可采用金属管,硬质塑料管、半硬塑料管、▽金属软管或电缆等布线方式。电线或电缆在引出局部不得蒙受损伤。

  (5)线糟应平整、无歪曲变形,内壁应润滑、无毛刺。

  (6)金属线槽分类应牢靠接地或接零,但不应作为设备的接地导体。



       (7)下列不同电压,不同用处的电缆

  不宜敷设在同一层桥架上

  1)lkV以上和1kV以下的电缆。

  2)同一途径向一级负荷供电的双路电源电缆。

  3)应急照明和其他照明的电缆。

  4)强电和弱电电缆。如受条件限制需安装在同一层桥架上时,使用隔板隔开。

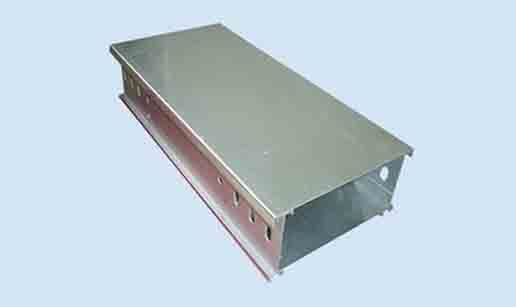

上图:金属线槽桥架的应用



       (8)金属线槽桥架与各种管道平行或穿插时,○其*小净距应契合表DQ4-1的规则。

  (9)金属线槽桥架不宜安装在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方,□否则应采取防腐、隔热措施。

  (10)金属线槽桥架内的电缆应在下列部位停止固定。垂直敷设时,电缆的上端及每隔1.50~2m处。程度敷设时,电缆的首、尾两端、转弯及每隔5~10m处.



       金属线槽桥架性能特点:

  1. 金属线槽桥架的强度和钢制桥架相当,质量却只有钢制桥架的一半,在桥架材质里铝合金材质是质量*轻的,安装比较轻松便捷,其轻质高强的特性常常受到工程人员的喜爱。

  2. 外表美观,可以起到一定的装饰作用。荷载能力大,寿命是钢制桥架的5倍以上。

  3. 金属在非常低的温度下仍能保持其韧性,而不会像碳钢那样变脆,铝是热和电的良导体,所以金属线槽桥架散热性能较好。槽式桥架采用1060铝板制作,该铝板铝含量高达99.6%以上,无论是导电性,耐磨性能都非常有优势,常用于室外安装,如果用其他材质容易导致生锈,所以如果室外安装建议选择铝合金材质。

  4. 金属线槽桥架表面喷砂氧化生成一层天然的氧化保护膜,对大气和化学介质具有很强的耐腐蚀能力,在沿海临雾地区、高湿度和有腐蚀性的环境中,更能显示出铝合金槽式桥架的独特抗腐蚀性能。



       以上就是关于金属线槽桥架安装的要点总结,分别介绍了电缆桥架电缆桥架布线安装布线金属线槽桥架的性能特点注意事项金属线槽桥架安装布线。在金属线槽桥架安装下的不同电压,不同用处的电缆,不宜敷设在同一层桥架上。
