广东深圳河源防火消防桥架规范要求

时间: 2020-06-11    来源: 协合电气    作者: 小协    阅读数: 1348

  广东深圳河源防火消防桥架规范要求

  广东深圳河源防火消防桥架安装要求及规范 电缆桥架安装要求及规范指导

  1、防火消防桥架是布线工程的一个配套项目

       目前尚无专门的标准指点,各生产厂家的规格程式缺乏通用性,因而,设计选型进程应依据弱电各个系统缆显得类型、数量,合理选定适用的桥架。

  (1)确定方向: 依据修建平面布置图,结合空调管线和电气管线等设置状况、方便维修,以及电缆路由的疏密来确定电缆桥架的路由。在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,多么应用综合管廊架设时,则应在管道一侧或上方平行架设,并思索引下线和分支线尽量避免穿插,如无其它管架借用,则需自设立(支)柱。

  (2)荷载计算:计算电缆桥架主干线纵断面上单位长度的电缆分量。

  (3)确定防火消防桥架的宽度:依据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距,桥架的宽度和层数。

  (4)确定防火消防桥架装置方式:依据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件普通是配套供给的,此外,依据防火消防桥架构造选择相应的盖板。

  (5)绘出防火消防桥架电缆桥架平、剖面图,部分部位还应绘出空间图,开列资料表。


  2、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,两头采用隔板分隔。

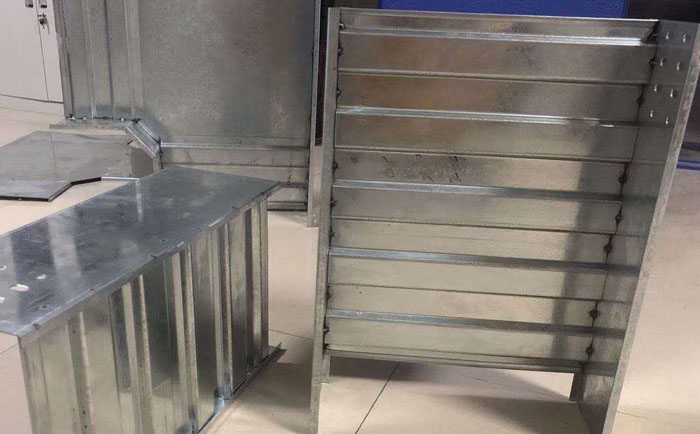

广东深圳河源防火消防桥架产品实物

上图:广东深圳河源防火消防桥架产品实物


  3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电零碎的弱电电缆,防止相互间的搅扰。

       2.广东深圳河源防火消防桥架装置要求

  (1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。

  (2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。

  (3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。

  (4)在平行图上绘出桥架的路由,要注明桥架终点、起点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对资料统计将更准确。 直线段:注明全长、桥架层数、标高、型号及规格。拐弯点和分支点:注明所用转弯接板的型号及规格。升降段:注明标高变化,也可用部分大样图或剖面图表示。

  (5)桥架支撑点, 如立柱、托臂或非规范支、构架的间距、装置方式、型号规格、标高,可赞同在立体上列表阐明,也可分段标出用不同的剖面图、单线图或大样图表示。

  (6)电缆引下点及引下方式,一般而言,大批电缆引下可用垂直弯接板和垂直引上架,大批电缆引下可用导板或引管,注明引下方式即可。

  (7)电缆桥架宜高出空中2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应50%。


  上文桥架生产厂家总结整理了有关广东深圳河源防火消防桥架规范要求,希望能帮到大家。
