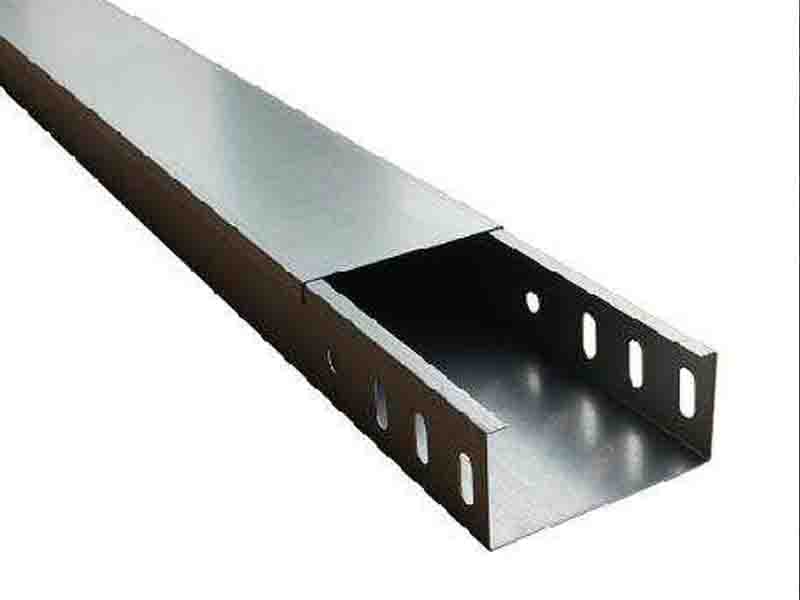

广州金属线槽桥架特点:1. 金属线槽桥架的强度和钢制桥架相当,质量却只有钢制桥架的一半,在桥架材质里铝合金材质是质量*轻的,安装比较轻松便捷,其轻质高强的特性常常受到工程人员的喜爱。2. 金属线槽桥架表面喷砂氧化生成一层天然的氧化保护膜,对大气和化学介质具有很强的耐腐蚀能力,在沿海临雾地区、高湿度和有腐蚀性的环境中,更能显示出铝合金槽式桥架的独特抗腐蚀性能。3.金属线槽桥架外表美观,可以起到一定的装饰作用。荷载能力大,寿命是钢制桥架的5倍以上。

广州金属线槽桥架




  广州金属线槽桥架

  产品品牌 :广州协合

  所属类别 :金属桥架

  产品材质 :金属

  产品价格 :立即联系我们获取**报价~

  生产商 :广州协合电气桥架生产厂家



     广州金属线槽桥架简介:

  1.电缆桥架一般宽度>200mm,金属线槽宽度<200mm。

  2.电缆桥架主要用于敷设电缆,金属线槽主要用于敷设导线。

  3.电缆桥架型式有梯式、槽式、托盘式、组合式等多种,而在材质和防腐处理方面又分铝合金、玻璃钢、冷(热)轧钢板镀锌、喷涂等。金属线槽就一种,一般用热轧钢板作成。

  4.电缆桥架敷设时一般应考虑其荷载、挠度、填充率。

  5.金属线槽约等于槽式电缆桥架,只不过某些金属线槽尺寸较小罢了(地面线槽除外)。有些从桥架下来需接到配电柜的线都是走到金属线槽里再接入配电柜

  6.桥架有好多种、是开放式的,线槽多数是封闭的(塑料&金属)

  7.两种敷设方式载流量不同

  8.桥架一般裁质是冷轧钢板,而线槽用的是镀锌铁皮。

  9.既然规范有对桥架、金属线槽的分别说明,它们在材质方面就有区别。《民用建筑电气设计规范》上有对应条款的要求。



     广州金属线槽桥架优势:

  1. 以金属为基的合金总称。首要合金元素有铜、硅、镁、锌、锰,非必须合金元素有镍、铁、钛、铬、锂等。

  2. 金属密度低,但强度比较高,挨近或超越优质钢,塑性好,可加工成各种型材,具有优秀的导电性、导热性和抗蚀性,工业上广泛运用,运用量仅次于钢。

  3. 金属桥架两大类:铸造铝合金,在铸态下运用;变形铝合金,能接受压力加工,力学功能高于铸态。可加工成各种形状、标准铝合金材。首要用于制作航空器件、平常生活用品、修建用门窗等。

  4. 弱电金属线槽桥架具有外观美丽、布局简略、款式共同、荷载才能大、重量轻等特色。铝合金槽式桥架表面阳极氧化后,它不光抗腐蚀、还有抗电 磁搅扰,尤其是抗屏蔽搅扰,这是钢制桥架不行代替的。铝合金桥架在现代工业、现代国防、现代高科技,有着无足轻重的实用价值。

  5. 优秀的高抗腐蚀功用,适用于电厂、化工、石化等各个领域,格外适用于具有高腐蚀环境的场所。揉捏成型的梯边和横档使桥架表面光亮,合理的加工技术和衔接方法,使桥架装置便利,其间大跨距盘式直通能够满意6米的承载力。铝合金盘式底板,根据需要可选用平板布局或凸饰冲压布局。



     广州金属线槽桥架特点:

  1. 金属线槽桥架的强度和钢制桥架相当,质量却只有钢制桥架的一半,在桥架材质里铝合金材质是质量*轻的,安装比较轻松便捷,其轻质高强的特性常常受到工程人员的喜爱。

  2. 金属线槽桥架表面喷砂氧化生成一层天然的氧化保护膜,对大气和化学介质具有很强的耐腐蚀能力,在沿海临雾地区、高湿度和有腐蚀性的环境中,更能显示出铝合金槽式桥架的独特抗腐蚀性能。

  3.金属线槽桥架外表美观,可以起到一定的装饰作用。荷载能力大,寿命是钢制桥架的5倍以上。

  4.金属线槽桥架在非常低的温度下仍能保持其韧性,而不会像碳钢那样变脆,铝是热和电的良导体,所以金属线槽桥架散热性能较好。槽式桥架采用1060铝板制作,该铝板铝含量高达99.6%以上,无论是导电性,耐磨性能都非常有优势,常用于室外安装,如果用其他材质容易导致生锈,所以如果室外安装建议选择铝合金材质。



     广州金属线槽桥架鉴别方法:

  (1)确定桥架宽度、层数、支撑点的型式和间距、以及电缆在各层桥架上的分布。

  (2)计算每层电缆的均布荷载(kN/ m2),初步确定桥架的型号、规格。

  (3)按**的电缆总均布荷载值来验算桥架强度。验算式如下:

  Q使用=q1+q2

  式中:q1 --电缆的均布荷载(各层的均布荷载中取**值)(kN/

  m2),均布荷载是托盘、梯架或电缆槽的荷载;

  q2--考虑电缆敷设或检修时,人的重量等效的均布荷载(kN/

  m2),q2值的计算,人的重量一般按p=90kg计。

  表示集中荷载和均布荷载的弯距

  按**弯距相等的条件折算:

  令pι/4=q2ι2/8则q2=2p/ι

  ∵P=90kg

  ∴q2=180/ι

  式中:P--1人的荷载(kg)

  ι--1个支撑点间距(若支点间距不等时取**值)(m)

  q2--1 人的等效均布荷载(kg/m)

  根据上述初步确定的桥架型号、规格及支点间距,查阅生产厂家的样本资料,反复核查间距和桥架型号,直至满足负荷要求为止。

  (4)挠度

  挠度值如何取定,目前尚无明确的规定,在重负区显然应考虑减小绕度,这意味着钢材的用量会相应增加,因此,计算时只要充分利用钢材的**允许应力,并保证有足够的安全系数,一般**挠度与跨距(支撑点间距)之比取1/250~1/150为宜。



     广州金属线槽桥架用途:

  钢制金属线槽桥架,它具有结构简单、式样新颖、载荷大、重量轻、耐腐蚀、使用寿命长、安装方便、适用于一般环境地区,在沿海临雾地区、高湿度和有腐蚀性的环境中,更能显示出金属线槽的独特抗腐蚀性能。

  电缆桥架执行标准【含国标厚度说明】:

  电缆桥架厚度**标准(国标厚度)

  JB/T:中国机械行业(含机械、电工、仪器仪表等)推荐性行业标准

  GB:**强制标准,简称“国标”

  GB/T:**推荐标准,简称“国标推荐”

  CECS:中国工程建设标准化协会

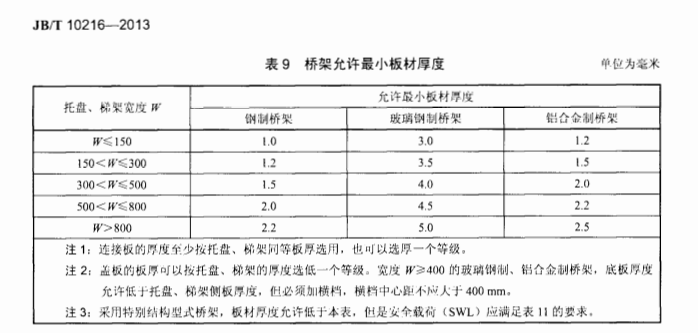

  《JBT10216-2013 电控配电用电缆桥架》



      电缆桥架厚度**标准(国标厚度):
