佛山防火梯式桥架怎样安装

时间: 2020-05-30    来源: 协合电气    作者: 小协    阅读数: 1136

  佛山防火梯式桥架怎样安装

  电缆桥架次要有钢制、铝合金制及玻璃钢制等。

  钢制桥架外表处置分为喷漆、喷塑、电镀锌,热镀锌、粉沫静电喷涂等工艺。

  电缆桥架的装置次要有沿顶板装置。沿墙程度和垂直装置、沿竖井装置、沿空中装置。沿电缆沟及管道支架装置等。装置所用支(吊)架可选用成品或自制。支(吊)架的固定方式次要有预埋铁件上焊接,膨胀螺栓固定等。

  吊装金属线槽次要用于室内灯具装置时运用。

  防火梯式桥架布线

  (1)在室内采用电缆桥架布线时,其电缆不应有黄麻或其他易延燃资料外护层。 (2)在有腐蚀或特别湿润的场所采用电缆桥架布线时,应依据腐蚀介质的不同采取相应的防护措施,并宜选用塑料护套电缆。 (3)电缆桥架(托盘)程度装置时的距地高度普通不宜低于2.50m,垂直装置时距地1.80m以下局部应加金属盖板维护,但敷设在电气公用房间(如配电室,电气竖井、技术层等)内时除外。 (4)电缆桥架程度装置时,宜按荷载曲线选取**跨距停止支撑,跨距普通为1.5~3m。垂直敷设时,其固定点间距不宜大于2m。 (5)几组电缆桥架在同一高度平行装置时,各相邻电缆桥架间应思索维护、检修间隔。 (6)在电缆桥架上可以无间距敷设电缆,电缆在桥架内横断面的填充率:电力电缆不应大于40%;控制电缆不应大于50%。

  (7)下列不同电压,不同用处的电缆,不宜敷设在同一层桥架上:   1)lkV以上和1kV以下的电缆。   2)同一途径向一级负荷供电的双路电源电缆。  3)应急照明和其他照明的电缆。   4)强电和弱电电缆。   如受条件限制需装置在同一层桥架上时,使用隔板隔开。 (8)电缆桥架与各种管道平行或穿插时,其*小净距应契合表DQ4-1的规则。 (9)电缆桥架不宜装置在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方,否则应采取防腐、隔热措施。 (10)电缆桥架内的电缆应在下列部位停止固定。垂直敷设时,电缆的上端及每隔1.50~2m处。程度敷设时,电缆的首、尾两端、转弯及每隔5~10m处 .


防火梯式桥架生产厂家

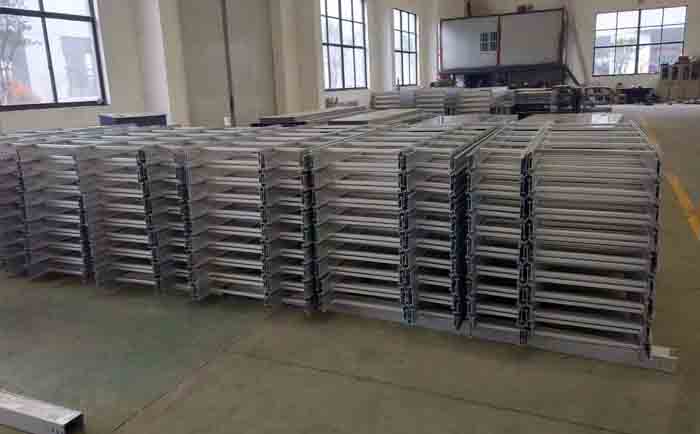

上图:防火梯式桥架生产厂家


  (1)电缆桥架的敷设道路应严厉按设计施工图纸指定的道路敷线。当敷设道路与实践不相符或违背有关规则时,可向设计单位请求改动敷设道路。

  电缆桥架装置的技术要求

  防火梯式桥架次要有钢制、铝合金制及玻璃钢制等。

  钢制桥架外表处置分为喷漆、喷塑、电镀锌,热镀锌、粉沫静电喷涂等工艺。

  防火梯式桥架的装置次要有沿顶板装置。沿墙程度和垂直装置、沿竖井装置、沿空中装置。沿电缆沟及管道支架装置等。装置所用支(吊)架可选用成品或自制。支(吊)架的固定方式次要有预埋铁件上焊接,膨胀螺栓固定等。

  吊装金属线槽次要用于室内灯具装置时运用。

  防火梯式桥架布线

  (1)在室内采用防火梯式桥架布线时,其电缆不应有黄麻或其他易延燃资料外护层。(2)在有腐蚀或特别湿润的场所采用防火梯式桥架布线时,应依据腐蚀介质的不同采取相应的防护措施,并宜选用塑料护套电缆。(3)防火梯式桥架(托盘)程度装置时的距地高度普通不宜低于2.50m,垂直装置时距地1.80m以下局部应加金属盖板维护,但敷设在电气公用房间(如配电室,电气竖井、技术层等)内时除外。(4)防火梯式桥架程度装置时,宜按荷载曲线选取**跨距停止支撑,跨距普通为1.5~3m。垂直敷设时,其固定点间距不宜大于2m。(5)几组防火梯式桥架在同一高度平行装置时,各相邻防火梯式桥架间应思索维护、检修间隔。(6)在防火梯式桥架上可以无间距敷设电缆,电缆在桥架内横断面的填充率:电力电缆不应大于40%;控制电缆不应大于50%。

  (7)下列不同电压,不同用处的电缆,不宜敷设在同一层桥架上:  1)lkV以上和1kV以下的电缆。2)同一途径向一级负荷供电的双路电源电缆。3)应急照明和其他照明的电缆。4)强电和弱电电缆。如受条件限制需装置在同一层桥架上时,使用隔板隔开。(8)防火梯式桥架与各种管道平行或穿插时,其*小净距应契合表DQ4-1的规则。(9)防火梯式桥架不宜装置在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方,否则应采取防腐、隔热措施。(10)防火梯式桥架内的电缆应在下列部位停止固定。垂直敷设时,电缆的上端及每隔1.50~2m处。程度敷设时,电缆的首、尾两端、转弯及每隔5~10m处.

  (1)防火梯式桥架的敷设道路应严厉按设计施工图纸指定的道路敷线。当敷设道路与实践不相符或违背有关规则时,可向设计单位请求改动敷设道路。

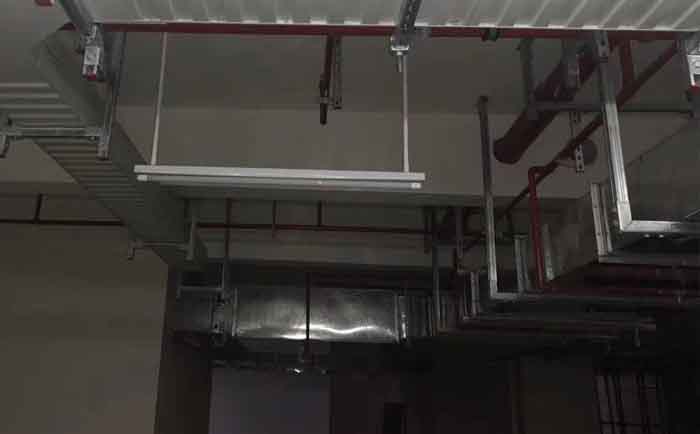

上图:防火梯式桥架安装


  防火梯式桥架装置的技术要求

  (2)防火梯式桥架的敷设道路必需保证不阻碍其它设备、工艺管道的拆装、植修和搬运。

  (3)防火梯式桥架越过用电设备时,电缆桥底与用电设备

  (4)当防火消防桥架装置在工艺管道上时,宜在工艺管道的侧方和上方。关于低温管道则不宜在其上方。

  (5)当防火梯式桥架多层架设时,相邻两层净间隔不得小于300mm,300mm*上层不得有障碍物。

  (6)当防火梯式桥架并列敷设时,其间净间隔不得小于600mm。

  (7)程度架设的防火梯式桥架,其衔接板应在跨距的1/4以内,且**在支架上。

  (8)当防火梯式桥架从室外引进建筑物时,应有向外的坡度,其坡度不得小于1/100,以避免雨水进入室内。

  (9)防火梯式桥架各部件之间的衔接,应采用半圆头螺栓衔接,不宜采用焊接。采用螺栓衔接时,应使其圆帽向里,以防止划伤电缆。

  (10)防火梯式桥架与电缆维护管的衔接,**选用配套的引管接头,以增加机械开孔。如需求开孔时,应采用开孔器开孔,并在开孔处添加电缆保护圈。严禁运用气割开孔。

  (11)防火梯式桥架应依照计算机防火梯式桥架、仪表信号屏蔽防火梯式桥架、平安联锁防火梯式桥架、仪表交直流供电防火梯式桥架、电气专业防火梯式桥架的顺序从上到下陈列。这样有利于屏蔽搅扰、方便施工。

  (12)防火梯式桥架应有牢靠的接地,假如应用电缆作为接地支线,应将每层防火梯式桥架的端部用16mm2软铜线衔接(并联)起来,与总接地支线相通。长距离的防火梯式桥架每30 ̄50米接地一次。

  (13)防火梯式桥架假如必需焊接装置时,焊缝周围的焊接厚度不得小于母材的厚度,焊口必需做防腐处置,而且桥架不应有明显变形。

  (14)防火梯式桥架经过建筑物的沉降缝或伸缩缝时,应留有适当的调理余度。

  (15)防火梯式桥架直线度超越时,宜采取热膨胀补偿措施。

  (16)防火梯式桥架内只能敷设仪表电缆和管缆,不得敷设其它管线;除仪表气源管可以与防火梯式桥架共用一个支架以外,其它管线不得共用其支架。

  (17)防火梯式桥架制造、装置终了,应外形平整、加工尺寸精确、外部光亮无毛刺。


  防火梯式桥架需装置在支架上。支架包括立柱、立柱底座、托壁等,它可以固定在工艺管道架上、允许焊接的金属设备上、墙壁上、立柱上、空中下和楼板下。
