广州电缆桥架是如何安装的呢?

时间: 2020-05-21    来源: 协合电气    作者: 小协    阅读数: 73

       广州电缆桥架是如何安装的呢?

  •   广州电缆桥架的介绍

  •   广州电缆桥架的分类

  •   槽式、托盘电缆桥架的区别

  •   广州电缆桥架安装

  一.广州电缆桥架的介绍

  广州电缆桥架定义:是使电线、电缆、管缆铺设达到标准化、系列化、通用化的电缆铺设装置。

  广州电缆桥架用途:电缆桥架适用于电压10千伏以下的电力电缆以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。

  广州电缆桥架优点:桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观、维护检修方便等

  二.广州电缆桥架的分类

  按材料分:

  ⒈钢制电缆桥架

  ⒉铝合金电缆桥架

  ⒊玻璃钢电缆桥架

  ⒋防火阻燃桥架

  按形式分

  ⒈托盘式

  ⒉梯级式

  ⒊组合式

  ⒋槽式

  按表面处理分类

  ⒈冷镀锌

  ⒉喷塑

  ⒊喷漆

  ⒋热镀锌

  ⒌热喷锌

广州电缆桥架厂家的产品

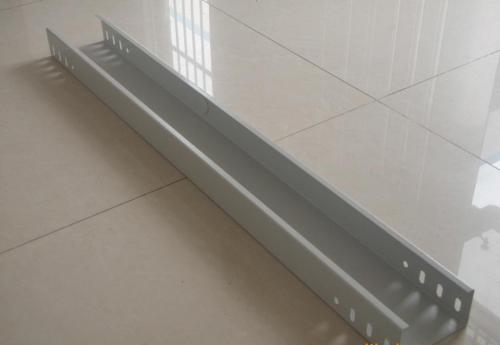

上图:广州电缆桥架厂家的产品


  三.槽式、托盘电缆桥架的区别

  槽式电缆桥架主要用于敷设截面小但数量多的电线电缆。

  托盘式缆桥架主要用于敷设截面大数量较少的电力电缆

  ⑴槽式电缆桥架是一种全封闭型电缆桥架。它*适用于敷设计算机电缆、信电缆、热电偶电缆及其它高敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。槽式电缆桥架护罩随槽体配套供货,其他配件与梯级式、托盘式桥架通用。

  ⑵托盘式缆桥架是石油、化工、轻工、电视、电讯等方面应用*广泛的一种。它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。它既适用于动力电缆的安装,也透用于控制电缆的敷设。托盘式电缆桥架其表面处理分为镀和喷漆两种,在重腐蚀环境中可特殊防腐处理。托盘式电缆桥架备有护罩,需要配护罩时可在订货时注明或按照护罩型号订货,其所有配件与托盘式、槽式桥架通用。

    四.广州电缆桥架安装

  (一)施工准备

  1、材料

  电缆桥架应具有出厂合格证。

  电缆桥架内外应光滑、平整,无棱刺、无扭曲变形,其型号、规格应符合设计要求。

  所采用的紧固件、连接件均应镀锌处理,所采用的支架、吊架均应做防腐处理。

  电缆桥架及支架等的外表面不应有磨损、划痕。



        2、机具设备

  手动工具:组合电工工具箱、台虎钳。

  电动工具:切割机、电焊机、电动无齿锯、手电钻、冲击钻。

  测试器具:铅笔、卷尺、线坠、墨斗等。

  其他工具:喷灯、锡锅、高凳、梯子。



       希望这篇从介绍广州电缆桥架的分类,区别对大家了解广州电缆桥架有所帮助。
