广州强电普通水平桥架与弱电普通水平桥架的间距

时间: 2020-05-26    来源: 协合电气    作者: 小协    阅读数: 106

    广州电缆桥架中的强电普通水平桥架与弱电普通水平桥架的间距

  强电桥架与弱电桥架的间距布置,如电缆桥架、照明箱、封闭式母线槽之间净距应不小于100mm。配电间内高压、高压或应急电源的电气线路相互之间应坚持≥30▷0mm的间距,或采取隔离措施,并且高压线应设有分明标志。同时☆,进人电气间应设有照明、火灾探测器等设备,◎不进人电气间应设有火灾探测器等设备。

  配电间的数量按楼层面积大小和修建体形及防火分区◎等综合思索。普通每建筑面积800m2左右设置一个配电间较为合理。弱电间的数量按建筑面积、零碎出线的数量、途径等要素综合思索,电气间的设置分两种类型:

  1、进人电气间

  在通常状况下,一面墙敷设竖向管线(槽)或装置设备时,配电间进深的净距D1=1200~1500mm;弱电间进深的净距D2=1100~1400mm较为合理。配电间及弱电间的♢长度L1及L2可依据电气间内设置电气设备及管线(槽)的多少来确定。《民用建筑电气设计标准》提出“竖井大小除满足布线距离◁及端子箱、▷配电箱布置所必需尺寸外,还♡宜在箱体前留有不小于0.8m操作、维护间隔”的要求。设置在弱电间中的弱电设备,操作及维护○间隔虽然在《民用建筑电气设计标准》条文中未做规则,但也不宜小于0.8m。

  电缆穿钢管布线时,应在楼板预留钢管,布线完成后应添塞防▷火堵料,电缆桥架装置应程度,**弧垂不应大于10毫米,多层间隔为不小于0.5M,有屏蔽隔离◁可思索0.3M,程度间隔没有明确规定,只需留出检修空间即可。(团体建议0.5M。)

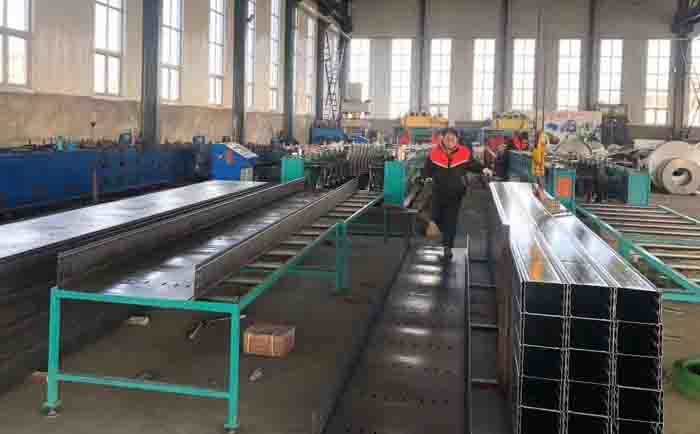

广州强电普通水平桥架生产过程

上图:广州强电普通水平桥架生产过程



  2、不进人的电气间

  在通常状况下,配电间进深的净距D3=600~800mm;弱电间进深的净距D4=500~700mm。配电间及弱电间的长度L3及L4可依据◁电气间内设置电气设备及管线(槽)的多少来确定,进人电气间的门为单扇检修门,不进人电气间的检修门的数量可依据电气间内设置电气设备及管线(槽)的多少来确定,可设置单扇检修门、双扇检修门或多扇检修门。上述门的高度宜与同层其它门的高度一致,宽度不宜小于0.8m。

  电气间的检修门宜采用乙级防火门,并外开向公共通道。为避免水流进电气间内,电气间的检修门应设置300mm高的门坎或高出本层300mm,电气间的设置完成后,▷还需向构造专业提供电气间内楼板开洞的洞口尺寸。在通常状况下,配电间内楼◁板开洞的洞口宽度为300mm。弱电间内楼板开洞的洞口宽度为250mm。为一致起见,配电间及弱电间内楼板开洞的洞口宽度均为300mm亦可。配电间及弱电间内开洞的洞口长度与配电间○及弱电间内净距的长度相反。

  为便于固定模板,电气间内楼板开洞的洞口应离墙50mm,电气间内垂直○敷设在洞口中的电缆桥架,封闭式母线槽及金属线®槽待施工完后,预留的洞口均应逐层用无机防火资料封堵。上面引荐一种封堵电气间内洞口的办法。具体步骤如下:

  (1)将洞口周围打毛;

  (2)在洞口内浇灌50mm混凝土;

  (3)在洞口下部采用金属膨胀螺栓固定木模板;

  (4)在洞口内填充防火棉,防火棉填充厚度视楼板厚度而定,假设楼板厚度为140mm,防火棉的填充厚度为60mm;

  (5)在洞口上部再浇灌30mm混凝土。混凝土养护一天后即可拆模。封堵洞口资料的厚度与楼板的厚度相反工程施工完成后,往往物业管理部门依据用房功用变化还需添加强、弱电线路,或若干年后需改换局部强、弱电线路,采用上述封堵洞口的办法,便于◎翻开洞口,真正到达易于维护,易于更改强、弱电线路的目的。



     总结以上文章是关于广州电缆桥架中的强电普通水平桥架与弱电普通水平桥架的间距。
