顺德钢制桥架安装需要注意的事项

时间: 2020-05-27    来源: 协合电气    作者: 小协    阅读数: 80

  桥架中的钢制桥架安装需要注意的事项

  一.钢制桥架布线时要注意哪些呢

  (1)钢制桥架在室内采用电缆桥架布线时,其电缆不应有黄麻或其他易延燃资料外护层。

  (2)在有腐蚀或特别湿润的场所采用电缆桥架布线时,应依据腐蚀介质的不同采取相应的防护措施,并宜选用塑料护套电缆。

  (3)钢制桥架程度装置时的距地高度普通不宜低于2.50m,垂直装置时距地1.80m以下局部应加金属盖板维护,但敷设在电气♡公用房间(如配电室,电气竖井、技术层等)内时除外。

  (4)钢制桥架程度装置时,◁宜按荷载曲线选取**跨距停止支撑,跨距普通为1.5~3m。垂直敷设时,其固定点间距不宜大于2m。

  (5)几组电缆桥架在同一高度平行装置时,各相邻电缆桥架间应思索维护、检修间隔。

  (6)在电缆桥架上可以无间距敷设电缆,电缆在桥架内横断面的填充率:电力电缆不应大于40%;控制电缆不应大于50%。

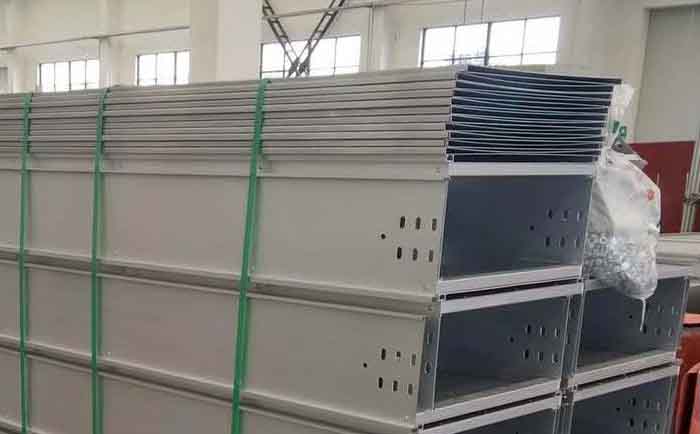

钢制桥架的成品局部细节

上图:钢制桥架的成品局部细节

  二.钢制桥架装置的技术要求

  (6)当钢制桥架并列敷设时,其间净间隔不得小于600mm 。

  (7)程度架设的钢制桥架,其衔接板应在跨距的1/4 以内,且**在支架上。

  (8)当钢制桥架从室外引进建筑物时,应有向外的坡度,其坡度不得小于1/100,以避免雨水进入室内。

  (9)钢制桥架各部件之间的衔接,应采◁用半圆头螺栓衔接,不宜采用焊接。采用螺栓衔接时,应使其圆帽向里,以防止划伤电缆。

  (10)钢制桥架与电缆维护管的衔接,**选用配套的引管接头,以增加机械◁开孔。如需求开孔时,应采用开孔器开孔,并在开孔处添◎加电缆保护圈。严禁运用气割开孔。

  希望通过上文关于钢制桥架布线时的注意事项和钢制桥架装置的技术要求,大家对钢制桥架更了解了。
