广东广州电缆桥架的种类及挑选方式介绍

时间: 2020-09-08    来源: 协合电气    作者: 小协    阅读数: 580

  广东广州电缆桥架的种类及挑选方式介绍

  电缆桥架在中国的运用仅有十多年,在欧美**资本主义**也不过是几十年。在一个主机房新项目中,相比工程造价价格昂贵、新科技的硬件配置和手机软件,桥架看起来很不值一提,也非常少为人正直关心,但它却也是全部网络布线工程中不能缺乏的一部分,设计方案型号选择全过程应依据系统结构电缆线的种类、总数,有效选中可用的桥架。

  电缆桥架形式及种类的挑选

  1、需屏蔽掉电气设备影响的电缆网路或有安全防护外界(如:有浸蚀液體,易燃性烟尘等自然环境)危害的规定时,应取用(FB)类槽体式复合性防腐蚀屏蔽掉电缆桥架(有盖)。

  2、强腐蚀自然环境应选用(F)类复合型环氧树脂胶防腐阻燃型电缆桥架。托臂、支撑架还要采用一样原材料,提升桥架及配件的使用期,电缆桥架。在非常容易积尘和其他需遮住的自然环境或室外场地宜盖上板。

  3、除上述所说情况外,可依据当场自然环境及技术标准采用金属托盘、槽体式、梯阶式、夹层玻璃防腐阻燃电缆桥架或钢制通用型桥架。在非常容易积尘和其他需遮住的自然环境或室外场地宜盖上板。

  4、在公共性安全通道或室外超越路面段,**层梯阶的底端宜加垫块或在此段应用拖盘。大跨距超越公共性安全通道时,可依据客户规定提升桥架的荷载能力或采用行架。

  5、大跨距(>3M)要采用复合性桥架(FB)。

  6、室外要采用复合型环氧树脂胶桥架(F)。

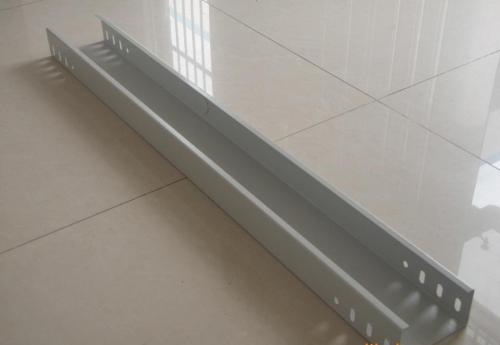

广州电缆桥架

  电缆桥架规格型号挑选

  1、复合型环氧树脂胶电缆桥架的总宽和高度就按住表挑选,并应合乎电缆线添充率不超过相关技术标准的标准值,动力电缆可用40-50%,变频电缆可用50-70%,此外需予留10-25%的式程发展趋势容量。

  2、各种各样弯通及配件规格型号应合乎工程项目布局标准并与桥架相配套。

  3、支、吊架规格型号的挑选,应按桥架规格型号、叠加层数、跨距等标准配备。并应考虑载荷的规定。

  针对电缆桥架的支、吊架的配备

  1、室内支、吊短跨距一般采用1.5-3M;室外立杆中跨距一般采用6m。

  2、非平行线段的支、吊架配备就遵照下列标准:当桥架总宽<300mm时,应在距非平行线段与平行线相接处300-600M的平行线段侧设定一个支、吊架;当桥架总宽>300mm时,除合乎以下标准外,在非平行线段中间还应加设一个支、吊架。

  3、热挤压玻璃钢防腐电缆桥架双层设定时层间管理中心距为200,250,300,350mm。

  4、桥架平行线段每过五十米应予以留变形缝20-30mm(金属材料桥架)。

广州电缆桥架

  有关电缆桥架的一些计算方法

  电缆桥架是用冷轧钢板冲压模具而成。其承重能力具备一定的程度。电缆桥架的荷载能力的尺寸是一个与桥架规格型号和支撑点间距相关的量。相匹配于同一支撑点间距和弯凸形变量,侧边高度大的桥架承重能力大,高度小的桥架承重能力小。此外当荷载能力同样时,针对同一规格型号的电缆桥架,支撑点间距小的比支撑点间距大的弯折形变量小。一般状况下电缆桥架每过1.5~2.0M安裝一组固定支架。

  1、电缆线桥架的具体载荷量计算

  G总=n1*q1+n2*q2+n3*q3……nn*qn

  公式计算中:G老为总载荷,q1、q2、q3……qn为每根电缆线企业净重(kg/m),n1、n2、n3……nn为同样电缆线的支数。(G总

  2、电缆桥架总宽的测算

  电缆桥架总宽的明确伴随着电线电缆和变频电缆工时制度的不一样而有所区别。因为电线电缆在桥架内一般是单面水准排污,因此 其安裝桥架总宽b为:

  b=n1*(d1+k1)+n2*(d2+k2)+n3*(d3+k3)+……nn*(dn+kn)

  公式计算中:d1、d2、d3……dn为桥架内各种各样电缆线的直径,企业为mm;n1、n2、n3……nn为所述相同规格型号电缆线的支数;K1、k2、k3……为所述电缆线置放时的间隔,其值*少应超过电缆线直徑的1/4。

  上文整理总结了有关广东广州电缆桥架的种类及挑选方式介绍,希望对大家有所帮助。
