广州佛山北滘管廊电缆支架方法与流程

时间: 2020-06-15    来源: 协合电气    作者: 小协    阅读数: 818

  广州佛山北滘管廊电缆支架方法与流程

  一.管廊支架技术特征:

  1.一种管廊电缆敷设办法,包括如下步骤:

  电缆运至现场,做好电缆支架,并将电缆装置在电缆支架上,电缆支架放置在暂时或**性施工洞口;

  依据需求敷设电缆的**电缆盘大小,确定电缆支架的高度;

  其特征在于,

  装置牵引卷扬机,

  在**性施工洞口端部装置固定式转向滑轮;

  固定式转向滑轮固定在固定式转向滑轮支架上;

  固定式转向滑轮支架经过螺栓与主体预埋件停止衔接;

  装置电缆直线运输滑轮;

  将钢丝绳引至电缆起点处,经过电缆公用牵引头与电缆相连接。

  2.依据权益要求1所述管廊电缆敷设办法,其特征在于:所述牵引卷扬机采用原始预埋的方式,在主体施工中提早停止预埋,卷扬机采用螺栓与预埋件衔接固定。

  3.依据权益要求1所述管廊电缆敷设办法,其特征在于:梯级式桥架,电缆直线运输滑轮固定在桥架两根梯级下面;

  直线段滑轮转动后受力不大,桥架梯极完全可以接受住该力气。

  4.依据权益要求1所述管廊电缆敷设办法,其特征在于:板槽式桥架,电缆直线运输滑轮经过螺栓固定在下方钢结构横担支架上。

  5.依据权益要求1所述管廊电缆敷设办法,其特征在于:整个管道过长,在两头适当地位架设电缆绞磨机辅佐作业。

  6.依据权益要求1所述管廊电缆敷设办法,其特征在于:当电缆桥架不在*上层时,将滑轮倒着固定在下层非常稳定的中央,倒挂点与其它滑轮支撑点间构成的直线上应没有其它阻挠物。

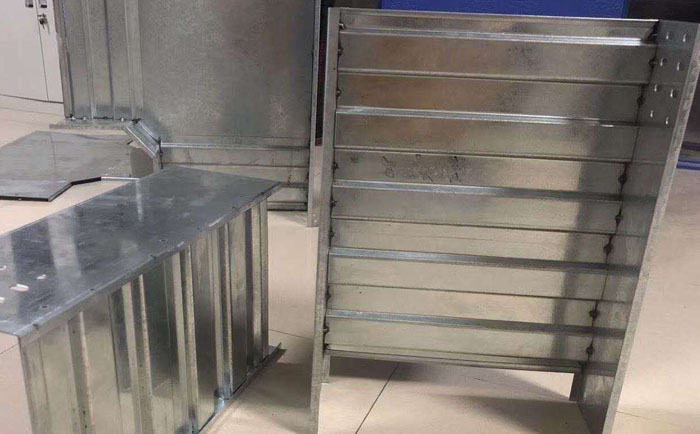

桥架实物产品

上图:桥架实物产品

  二.管廊支架资料要求

  钢管进场后反省其运用资料质量阐明、证明书及产品合格证,确保其钢管资料符合规范要求。

  钢管架搭设前均需求对其规格、壁厚、长度、外观等停止反省,反省能否存在缺陷,能否能满足运用要求,若杆件损坏、有严重锈蚀、压扁或裂纹的不得运用。制止运用有脆裂、变形、滑丝等景象的扣件。

  支架严禁钢竹、钢木混搭,制止扣件、绳索、铁丝、竹篾、塑料混用。

  运用的扣件必需****反省,能否有裂纹、砂眼等质量缺陷,有缺陷的一概弃用。

  7.2支架搭设

  在支架搭设前先要测量定出构造中心线,以该中心线对称向两端搭设支架,搭设任务至多两人配合操作。

  立好横向内外侧两根立杆,装好两根横向程度杆,构成一个方框。一人扶直此方框架,另一个人将纵向程度杆一端拔出已立好的立管*上面一个扣件内,另一端拔出第三根立管下扣件内,装上横向程度杆,构成一个波动的方格。

  7.3剪刀撑设置

  纵向方向每隔4~6m设置一道剪刀撑,横向方向每个仓室设置一道剪刀撑;剪刀撑的斜杆除两端用旋转扣与支架立杆或大横杆扣紧外,其中间还应添加1~2个扣结点。支架顶部设置可调托撑,底部应依据管廊纵坡采用垫木停止调平。

  7.4支架搭设要求

  架子地基应平整结实,加设支架垫板,垫板宜采用长度不少于2 跨,厚度不小于100mm 的木垫板。

  严厉依照规则的结构尺寸停止搭设,控制好立杆的垂直偏向和横杆的程度偏向,并确保节点联接到达要求。

  横向、纵向扫地杆应独自设置,不准用底部钢管替代,扫地杆间隔底板顶面为20cm。

  现场支架搭设和撤除应契合《建筑施工扣件式钢管支架平安技术规范》(JGJ130-2001)的相关规则,支架扣件必需拧紧。支架搭设、撤除应经监理工程师赞同,支架撤除遵照先支后拆、后支先拆、自上而下、举措协调的准绳停止撤除。撤除的支架应分类堆码划一,严禁乱丢。

  7.5支架平安注意事项

  1、高空作业前,必需对工人停止平安交底,学习平安知识及其注意事项。高空作业时,必需戴好安全帽,系好安全带 ,穿好防滑鞋停止任务。

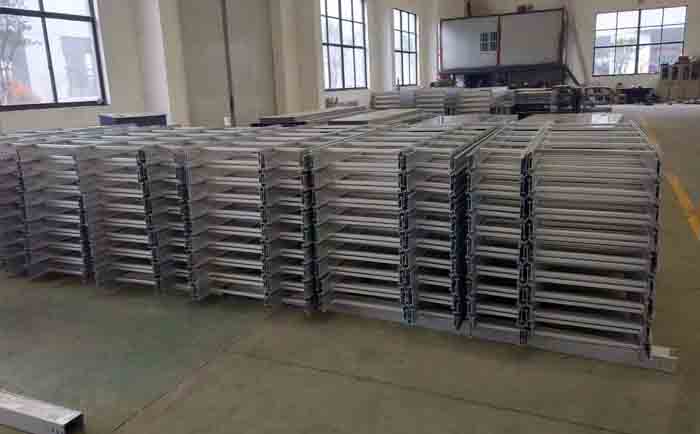

桥架生产车间

上图:桥架生产车间


  2、支架搭设人员必需是经考试合格的专业架子工,凡患有高血压、贫血病、心脏病及其他不合适高空作业者,一概不得上脚用架操作。

  3、遇雨雪、大雾天气时应暂中止支架的搭设与撤除作业。其它天气情况下在支架上操作时要有防滑措施。

  4、严格控制施工荷载,脚手板不得集中堆料施荷,施工荷载不得大于3KN/m2,确保较大平安储藏。

  5、支架架验收合格后任何人不得私自拆改,如需做部分拆改时,须经技术部赞同后由架子工操作。

  6、不准应用支架吊运重物;作业人员不准攀爬架子上下作业面;不准推车在支架上跑动;塔吊起吊物体时不能碰撞和拖动支架。

  7、不得将模板支撑、缆风绳、泵送混凝土及砂浆的输送管等固定在支架上,严禁恣意悬挂起重设备。

  8、施工人员严禁腾空抗掷杆件、物料、扣件及其他物品,资料、工具用滑轮和绳索运输,不得乱扔。

  9、在搭设进程中应由安全员、架子班长等停止反省、验收和签证。每两步验收一次,到达设计施工要求后挂合格牌一块。

  10、定期检查支架,发现成绩和隐患,在施工作业前及时维修加固,以到达巩固波动,确保施工平安。

  11、一切下基坑的电力线路必需穿管,避免电线外皮于支架摩擦破损后漏电。

  7.6支架监控量测

  支架搭设完成后要对支架的沉降、变形和位移停止监测,及时反响出支架的平安运用形态。沿支架纵向每15~30m设置一监测断面,每个监测断面布设2个支架程度位移监测点、3个支架沉降观测点和3个地基稳定性沉降观测点;监测点设于支架两侧及中部和受力较单薄的地位。

  7.7支架撤除

  1、由于顶板荷载较大,在顶板强度没有到达****,不得撤除支架。

  2、架体撤除前,必需观察施工现场环境,包括架空线路、空中的设备等各类障碍物,依据反省后果,拟订出作业方案,停止技术交底后才准任务。

  3、撤除支架时,由上向下逐渐撤除。先将顶托松开,将模板挪出支架,人工将模板倒运至施工范围外。顺次撤除方木、顶托、横杆和立杆。各种资料要人工向下传递,轻放于空中,不得扔抛杆件。

  4、拆架时应划分作业区,四周设绳绑围栏或竖立戒备标志,空中应设专人指挥,制止非作业人员进入。

  5、撤除时要统一指挥,上下照应,举措协调,当解开与另一人有关的结扣时,应先告诉对方,以防坠落。

  6、拆架时严禁碰撞支架左近电源线,以防触电事故。

  7、每天拆架上班时,不应留下未拆完而留有隐患部位。


  根据桥架生产厂家总结整理的关于广州佛山北滘管廊电缆支架方法与流程内容。希望可以帮到大家。
